Как наружная вывеска рассеивает тепло? Конструкция системы вентиляции и терморегулирование.

Наружные дисплеи часто работают в сложных условиях, включая высокие температуры окружающей среды, солнечное излучение и длительное время работы. По этой причине эффективные терморегулирование является важной частью надежного дизайна наружных рекламных конструкций.

Итак, как же наружная витрина рассеивает тепло?

Как правило, в наружных дисплеях регулирование температуры осуществляется за счет создания непрерывного и контролируемого потока воздуха внутри корпуса. Свежий воздух поступает внутрь, направляется через специально отведенные зоны охлаждения, а нагретый воздух затем выводится для обеспечения непрерывного теплообмена.

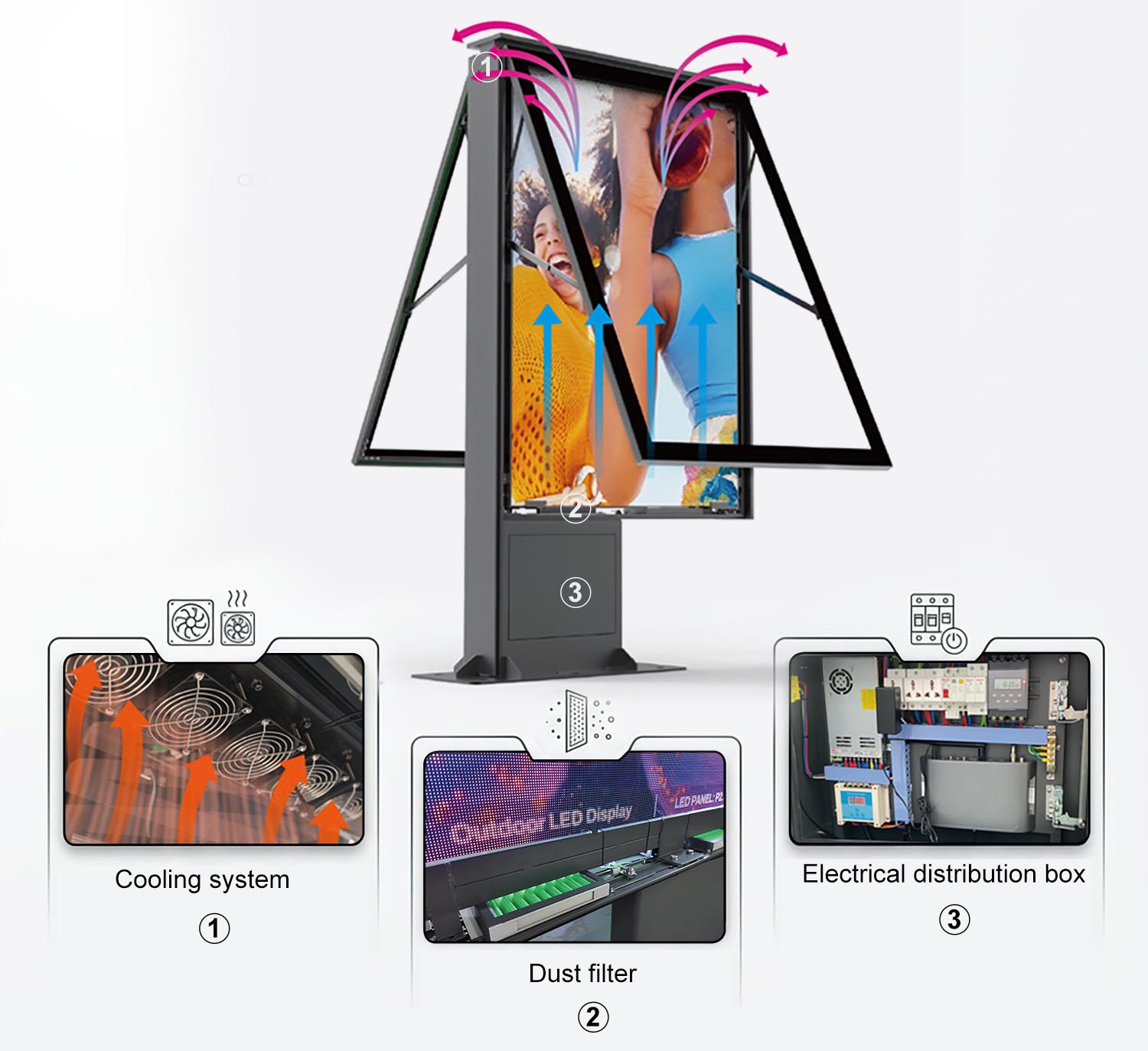

В конструкции наружного дисплея CNLC свежий воздух поступает через нижний воздухозаборник и сначала проходит через пылевой фильтрОтфильтрованный воздух затем поднимается вверх по специальному внутреннему воздуховоду. Одновременно с этим независимый передний канал охлаждения помогает отводить тепло от поверхности экрана. Наконец, нагретый воздух выводится через верхнюю выхлопную систему.

В исследованной конфигурации циркуляция воздушного потока от впуска до выпуска завершается приблизительно за определенное время. 2–3 секундыБыстрый воздухообмен способствует непрерывному отводу тепла из корпуса и снижает накопление тепла в течение длительной эксплуатации.

Почему управление температурным режимом важно для наружных дисплеев?

По сравнению с оборудованием для отображения информации внутри помещений, наружные дисплеи, как правило, работают в более сложных и изменчивых условиях.

Высокие температуры окружающей среды, солнечное излучение и длительная работа могут увеличить тепловую нагрузку внутри наружного демонстрационного корпуса. Если тепло не отводится эффективно, нагретый воздух может оставаться внутри корпуса в течение длительного времени, увеличивая тепловую нагрузку на внутренние компоненты.

Для наружные светодиодные дисплеи В случае с другими крупноформатными наружными цифровыми экранами, управление тепловым режимом — это не просто вопрос добавления вентиляторов. При проектировании системы вентиляции необходимо также учитывать общие принципы организации воздушного потока. Направление воздушного потока, пути его прохождения, а также расположение воздухозаборников и выхлопных отверстий..

Для эффективной системы охлаждения наружных дисплеев, как правило, необходимо:

• Обеспечьте приток свежего воздуха в вольер.
• Направляйте поток воздуха через зоны, требующие отвода тепла.
• Помогает отводить тепло, выделяемое поверхностью экрана и внутренними компонентами.
• Снизьте длительное удержание нагретого воздуха внутри корпуса.
• Эффективный отвод нагретого воздуха
• Обеспечьте стабильные условия терморегулирования для длительной эксплуатации.

Как работает система вентиляции наружных дисплеев CNLC?

В CNLC используется структурированный воздушный поток для направления воздуха внутри корпуса дисплея в заданном направлении. Также на входе воздуха расположена пылеулавливающая структура, помогающая уменьшить попадание внешней пыли и мусора.

Общая траектория воздушного потока следующая:

Нижний воздухозаборник → Фильтрация пыли → Внутренний воздуховод → Независимый передний канал охлаждения → Верхний выхлоп

1. Нижний воздухозаборник и фильтрация пыли

Свежий воздух сначала поступает через нижний воздухозаборник корпуса.

Перед попаданием во внутреннее пространство поступающий воздух проходит через пылевой фильтр, обеспечивающий первоначальную фильтрацию и помогающий уменьшить попадание пыли, мусора и других внешних частиц.

Такая конструкция обеспечивает приток свежего воздуха внутрь корпуса, а также отвечает требованиям защиты окружающей среды, предъявляемым к наружному демонстрационному оборудованию.

2. Внутренний воздуховод направляет поток воздуха вверх.

После прохождения через пылевой фильтр воздух поступает в корпус и поднимается вверх по специальному внутреннему воздуховоду.

Вместо того чтобы позволять воздуху хаотично циркулировать внутри корпуса, специально разработанный воздуховод помогает создать более четкий путь воздушного потока и направляет воздух в те области, где необходим теплообмен.

Этот контролируемый путь воздушного потока является важной частью общей конструкции системы терморегулирования наружного дисплея.

3. Независимый передний канал охлаждения

На передней панели дисплея расположен независимый канал охлаждения, помогающий отводить тепло от поверхности экрана.

Этот отдельный контур охлаждения работает совместно с основным воздушным потоком внутри корпуса, обеспечивая дополнительный путь отвода тепла в области дисплея.

4. Верхний выхлоп

По мере того, как воздух поглощает тепло внутри корпуса, он нагревается и перемещается к верхней части дисплея.

Верхняя вытяжная система затем отводит нагретый воздух из корпуса, помогая уменьшить длительное задержку горячего воздуха внутри дисплея.

Вместе эти компоненты образуют непрерывный поток воздуха от впуска к выпуску:

Нижний воздухозаборник → Фильтрация пыли → Внутренний воздуховод → Независимый передний канал охлаждения → Верхний выхлоп

Сколько времени занимает цикл циркуляции воздуха в наружной витрине?

Одним из ключевых результатов теста CNLC по визуализации воздушного потока стала скорость циркуляции воздуха внутри корпуса.

В протестированной конфигурации полный цикл циркуляции воздуха от воздухозаборника до выхлопа занимает приблизительно 2–3 секунды. Быстрый воздухообмен способствует непрерывному отводу тепла из корпуса, предотвращая длительное сохранение нагретого воздуха внутри. Это помогает снизить длительное накопление тепла при непрерывной работе.

Важно отметить, что значение 2–3 секунды отражает циркуляцию воздушного потока, наблюдаемую в условиях тестируемой конфигурации. Фактическая скорость воздушного потока может варьироваться в зависимости от таких факторов, как конструкция дисплея, конфигурация вентилятора, условия окружающей среды и способ установки. Поэтому это значение не следует рассматривать как фиксированный параметр воздушного потока для всех наружных дисплеев.

Как компания CNLC проводит тест на визуализацию воздушного потока?

Движение воздуха внутри выставочного зала обычно невозможно наблюдать напрямую.

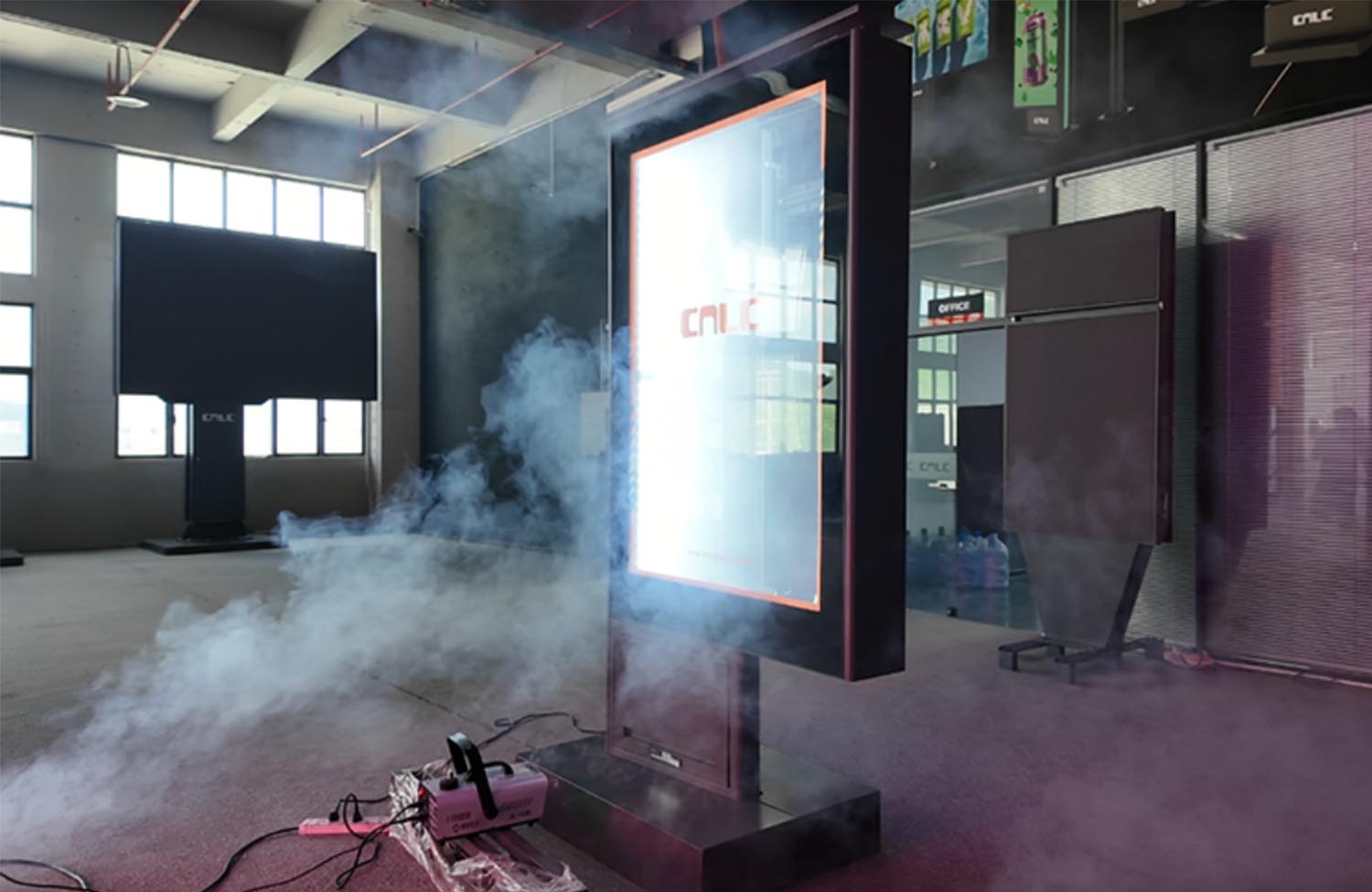

Для лучшего понимания того, как воздух фактически перемещается внутри корпуса, CNLC использует Тест визуализации воздушного потока с использованием дыма.

Дым облегчает наблюдение за невидимым в противном случае воздушным потоком, позволяя инженерам увидеть фактическое направление воздушного потока и путь циркуляции внутри дисплея.

Этот тест поможет визуализировать:

• Место, где свежий воздух поступает в помещение.
• Как поток воздуха движется вверх по внутреннему воздуховоду
• Как воздушный поток проходит через переднюю зону охлаждения
• Как нагретый воздух движется к верхней части выхлопной системы
• Установлен ли непрерывный путь воздушного потока между впускным и выпускным отверстиями.

Этот метод визуализации обеспечивает более прямой способ наблюдения за фактическим поведением воздушного потока в дисплее, чем полагаться исключительно на теоретическое проектирование воздушного потока.

Каким образом конструкция системы вентиляции помогает снизить накопление тепла внутри корпуса?

Цель системы охлаждения наружного дисплея заключается не просто в обеспечении циркуляции воздуха. Что еще важнее, она должна создавать эффективную систему охлаждения. путь отвода тепла.

Благодаря сочетанию нижнего воздухозаборника, внутреннего воздуховода, независимого переднего канала охлаждения и верхнего вытяжного отверстия, конструкция CNLC обеспечивает непрерывный поток воздуха внутри корпуса.

В протестированной конфигурации приблизительно 2–3 секунды циркуляции воздушного потока способствует непрерывному отводу тепла из корпуса и уменьшает длительное сохранение нагретого воздуха.

Тепловые характеристики наружного дисплея тесно связаны с общей конструкцией корпуса. Такие факторы, как расположение воздухозаборников и вытяжных отверстий, расположение вентиляторов, внутренние воздуховоды и расстояние между различными зонами воздушного потока, могут влиять на конечные показатели теплоотвода.

Управление температурным режимом является частью обеспечения надежности наружных дисплеев.

Для наружных дисплеев управление температурным режимом не является изолированной функцией. Это часть общей системы. проектирование надежности.

Помимо рассеивания тепла, наружное дисплейное оборудование должно учитывать вопросы защиты окружающей среды, конструктивные особенности и условия длительной эксплуатации. Проверка надежности, проводимая CNLC, выходит за рамки проверки технических характеристик продукции. Для наблюдения за поведением изделия в конкретных условиях используются практические испытания. Одним из таких методов проверки является тест на визуализацию воздушного потока с помощью дыма. Благодаря визуализации воздушного потока внутри корпуса инженеры могут более непосредственно наблюдать за фактическим поведением воздушного потока и проверять, работает ли предполагаемый путь охлаждения должным образом.

В сочетании с другими испытаниями на устойчивость к воздействию окружающей среды, включая испытания при высоких температурах и солнечном излучении, визуализация воздушного потока предоставляет еще один способ оценки характеристик наружных дисплеев в сложных условиях эксплуатации.

Заключение

Как наружная витрина справляется с жарой?

Грамотно спроектированный путь циркуляции воздуха является важной основой эффективного управления тепловым режимом. Конструкция системы циркуляции воздуха для наружных дисплеев от CNLC сочетает в себе... Нижний воздухозаборник, пылевая фильтрация, внутренний воздуховод, независимый передний канал охлаждения и верхний выхлоп. для создания непрерывного пути воздушного потока через корпус. В испытанной конфигурации циркуляция воздушного потока от впуска к выпуску занимает приблизительно 2–3 секундыЭто помогает непрерывно отводить тепло из корпуса и уменьшать длительное накопление тепла. Благодаря визуализации воздушного потока с помощью дыма, этот путь воздушного потока можно наблюдать напрямую, что позволяет лучше понять, как воздух фактически перемещается внутри корпуса дисплея.

Для наружной рекламной техники эффективное управление тепловым режимом — это не просто добавление охлаждающих компонентов. Это тщательно продуманное проектирование. Где поступает воздух, как он перемещается внутри корпуса и куда выходит нагретый воздух..

Ознакомьтесь с продукцией и решениями CNLC для наружного освещения, чтобы узнать больше о наших инженерных решениях и надежности в области проектирования наружных дисплеев.
