Почему для наружных светодиодных дисплеев необходимо проводить испытания на воздействие солнечного излучения?

От интенсивного солнечного света и высоких температур до данных реальных испытаний: понимание надежности светодиодных дисплеев для наружного применения.

Наружные светодиодные экраны широко используются в придорожной рекламе, на торговых улицах, в транспортных узлах, на спортивных площадках и в других местах под открытым небом. Эти экраны постоянно подвергаются воздействию солнечного излучения, дождя, влажности, перепадов температуры и других неблагоприятных условий окружающей среды.

Среди этих факторов длительное воздействие солнечного излучения может создавать значительные тепловые нагрузки и негативное воздействие на светодиоды, микросхемы драйверов, источники питания, печатные платы, конструкционные материалы, герметизирующие компоненты и поверхностные покрытия.

Для наружных светодиодных рекламных щитов, светодиодных тотемов и других цифровых наружных дисплеев (DOOH), которые могут работать непрерывно, стандартные заводские функциональные испытания и визуальный осмотр сами по себе не могут в полной мере оценить долговременную надежность при интенсивном солнечном свете.

Испытания на воздействие солнечного излучения обеспечивают контролируемую лабораторную среду для имитации воздействия высокоинтенсивного солнечного света. Это позволяет инженерам оценить, как работают светодиодные дисплеи на открытом воздухе при непрерывных радиационных и тепловых нагрузках, предоставляя практические данные для выбора материалов, управления тепловым режимом, выбора электронных компонентов и общей оптимизации надежности продукта.

Компания CNLC недавно внедрила специализированную систему тестирования солнечного излучения и включила тестирование солнечного излучения в процесс проверки экологической надежности светодиодных дисплеев для наружного применения.

Что такое тестирование на солнечное излучение?

Испытание на воздействие солнечного излучения — это тест на надежность в условиях окружающей среды, используемый для имитации воздействий, которым могут подвергаться изделия при длительном воздействии солнечного света.

При эксплуатации на открытом воздухе прямые солнечные лучи могут значительно повысить температуру поверхности и внутренние параметры светодиодного дисплея. Ультрафиолетовое излучение также может со временем воздействовать на некоторые полимерные материалы, уплотнения и поверхностные покрытия, а дополнительная тепловая нагрузка увеличивает воздействие окружающей среды на светодиоды, системы управления, источники питания и другие электронные компоненты.

Таким образом, тестирование на воздействие солнечного излучения — это нечто большее, чем просто воздействие солнечного света на изделие. В контролируемых лабораторных условиях изделие подвергается воздействию заданного солнечного излучения, при этом непрерывно отслеживаются его рабочее состояние и температура в ключевых точках.

Такой подход помогает инженерным группам выявлять потенциальные экологические риски на ранних стадиях и использовать результаты испытаний для улучшения конструкции и надежности продукции.

Испытания на солнечное излучение против традиционных высокотемпературных испытаний

Испытания на воздействие солнечного излучения иногда путают с традиционными испытаниями при высоких температурах, но эти два метода направлены на изучение различных воздействий окружающей среды.

Высокотемпературные испытания В первую очередь оцениваются эксплуатационные характеристики и устойчивость изделия к повышенным температурам окружающей среды.

Тестирование солнечного излученияС другой стороны, этот подход фокусируется на солнечном излучении и его тепловом воздействии, позволяя инженерам оценивать характеристики продукции и стабильность материалов после контролируемого воздействия непрерывного имитированного солнечного света.

В реальных условиях эксплуатации на открытом воздухе светодиодные дисплеи могут одновременно подвергаться воздействию солнечного излучения, высоких температур окружающей среды, тепла, выделяемого самим дисплеем, и длительным периодам непрерывной работы.

Таким образом, испытания на воздействие солнечного излучения служат важным дополнением к испытаниям на надежность при высоких и низких температурах, влажности и других условиях окружающей среды, предоставляя еще один ракурс для оценки надежности светодиодных дисплеев, используемых на открытом воздухе.

Какие части наружного светодиодного дисплея могут быть подвержены воздействию длительного солнечного излучения?

Уличный светодиодный дисплей состоит из множества систем и компонентов, включая светодиодные модули, системы управления, источники питания, печатные платы, корпуса, конструктивные элементы, герметизирующие материалы и материалы для защиты поверхности.

Длительное воздействие солнечного излучения и его тепловое влияние могут оказывать различное воздействие на эти компоненты. Поэтому при оценке надежности необходимо учитывать как дисплей в целом, так и его критически важные компоненты.

1. Светодиодные компоненты и модули отображения

Светодиоды являются основными компонентами наружного светодиодного дисплея.

При эксплуатации на открытом воздухе светодиоды выделяют тепло, а также подвергаются дополнительным тепловым нагрузкам, вызванным прямым солнечным излучением. По мере повышения температуры окружающей среды и поверхности компоненты светодиодных дисплеев могут испытывать большее тепловое напряжение.

Испытания на воздействие солнечного излучения позволяют инженерам отслеживать изменения температуры светодиодных компонентов в условиях высокой интенсивности излучения и высоких температур, предоставляя практические данные для выбора светодиодных компонентов и проектирования тепловых систем.

2. Источники питания и электронные компоненты

Источники питания, микросхемы драйверов, печатные платы, приемные платы и другие электронные компоненты внутри наружного светодиодного дисплея выделяют тепло во время работы.

Когда солнечное излучение увеличивает общую тепловую нагрузку, эти компоненты могут работать при более высоких температурах.

Отслеживая изменения температуры во время испытаний на солнечное излучение, инженеры могут лучше понять распределение тепла внутри дисплея и использовать полученные результаты для оптимизации выбора источника питания, конфигурации электронных компонентов и общего управления тепловым режимом.

3. Шкафы и конструкционные материалы

Корпуса и конструктивные элементы светодиодных дисплеев для наружного применения должны сохранять стабильные механические характеристики при длительном воздействии внешней среды.

Металл, пластик и другие конструкционные материалы могут подвергаться термическому расширению или другим материальным изменениям под воздействием постоянного солнечного излучения и колебаний температуры.

Испытания на воздействие солнечного излучения помогают инженерам наблюдать за тем, как конструктивные элементы реагируют на высокие температуры и интенсивное освещение, предоставляя полезные данные для проектирования корпусов, определения зазоров при установке и выбора материалов.

4. Герметизирующие и защитные материалы

Для снижения риска попадания воды и влаги внутрь наружных светодиодных дисплеев обычно используются уплотнительные ленты, герметики и защитные конструкции.

Длительное воздействие солнечного излучения со временем может повлиять на физические свойства некоторых герметизирующих материалов.

Таким образом, испытания на воздействие солнечного излучения могут использоваться в рамках защиты от внешних воздействий и проверки надежности, помогая инженерам оценивать стабильность соответствующих материалов при комбинированном воздействии света и тепла.

5. Поверхностные покрытия и материалы для наружной отделки

Внешние поверхности и покрытия наружных светодиодных дисплеев непосредственно подвергаются воздействию окружающей среды.

Постоянное солнечное излучение со временем может влиять на некоторые покрытия и наружные материалы, потенциально приводя к таким изменениям, как изменение цвета или старение поверхности.

Испытания на воздействие солнечного излучения представляют собой контролируемый метод оценки вариантов материалов и обработки поверхностей, а также способствуют проектированию конструкций, устойчивых к атмосферным воздействиям на открытом воздухе.

Как компания CNLC проводит тестирование на воздействие солнечного излучения на наружные светодиодные дисплеи?

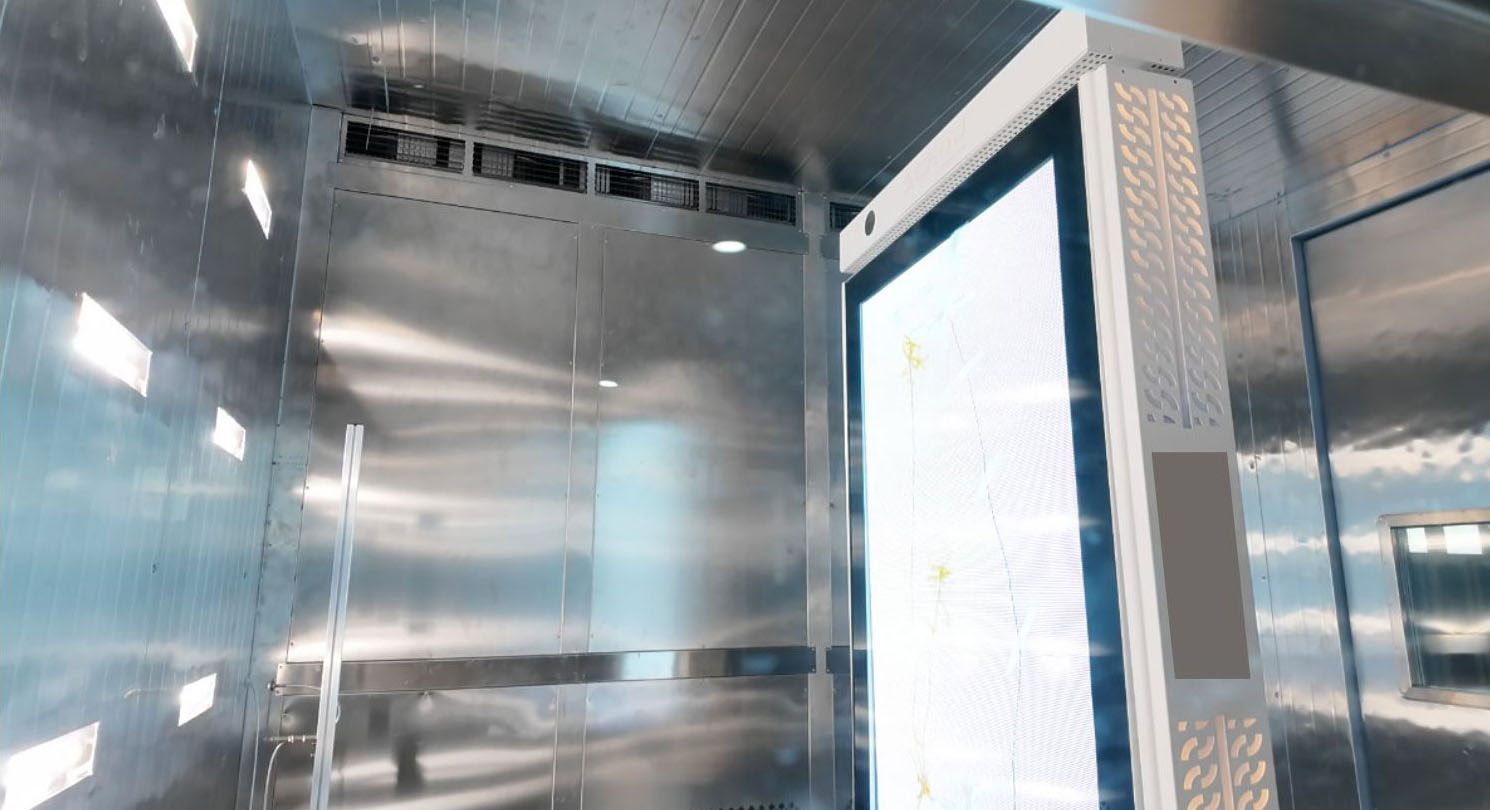

Благодаря недавно внедренной системе тестирования солнечной радиации, компания CNLC может проводить проверку экологической надежности для Уличные светодиодные дисплеи, светодиодные тотемы, светодиодные рекламные щиты и связанные с ними важные компоненты..

Типичный процесс тестирования включает в себя:

Подготовка изделия → Настройка условий испытаний → Воздействие солнечного излучения → Мониторинг испытаний → Последующий осмотр после испытаний → Анализ и оценка данных

Перед началом испытаний инженерная группа подготавливает образец в соответствии с его конструкцией и требованиями к испытаниям, а также устанавливает необходимую интенсивность излучения, температуру окружающей среды и продолжительность воздействия.

В ходе тестирования светодиодный дисплей подвергается воздействию контролируемого солнечного излучения, а многоточечное оборудование для мониторинга температуры регистрирует изменения температуры в критически важных местах, включая поверхность светодиода, внутреннюю часть корпуса, блок питания и другие ключевые компоненты.

После испытаний изделие осматривается и сравнивается с его состоянием до испытаний. Инженеры оценивают изменения внешнего вида, структуры и рабочего состояния и используют полученные данные для дальнейшей разработки продукта и оптимизации инженерных решений.

Двусторонний светодиодный наружный рекламный дисплей P4: реальный пример испытания на солнечное излучение.

Для демонстрации практической ценности тестирования солнечного излучения в следующем разделе представлен недавний тест CNLC, проведенный на... Двусторонний светодиодный наружный рекламный дисплей P4.

Целью теста было моделирование тепловых условий, с которыми может столкнуться светодиодный дисплей, используемый на открытом воздухе, при высокой интенсивности солнечного излучения и повышенной температуре окружающей среды.

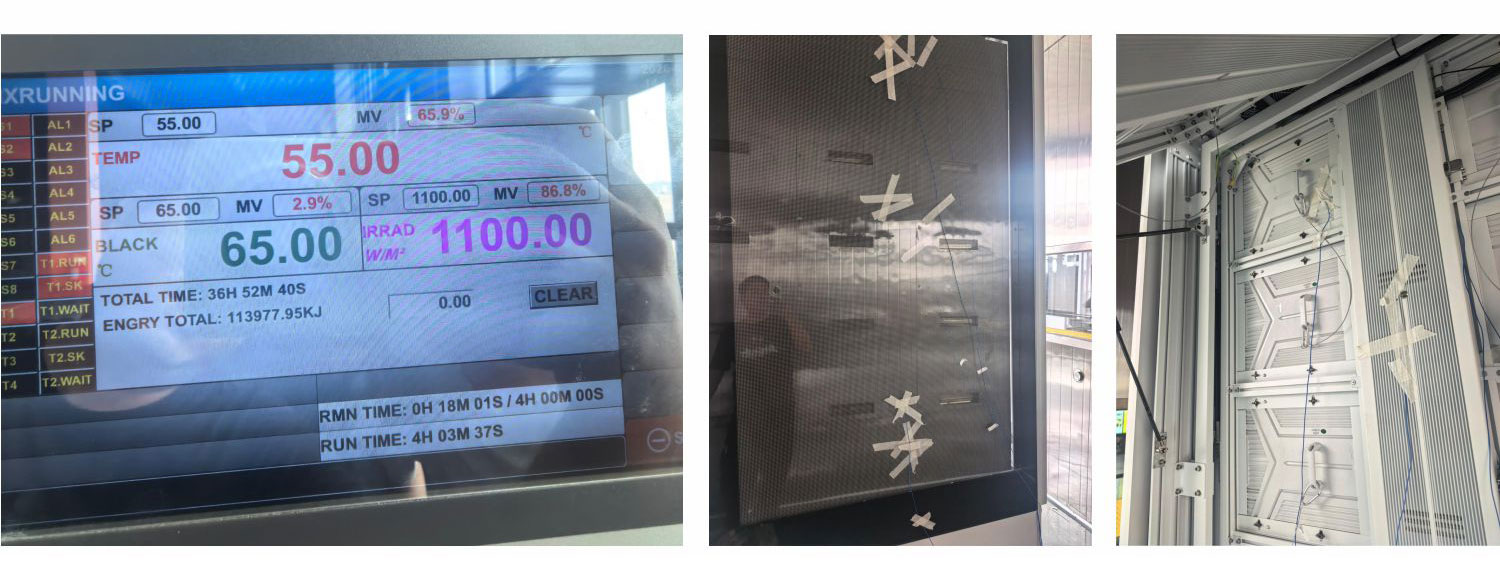

Условия испытаний

• Солнечная радиация: 1100 Вт/м²

• Температура окружающей среды: 55°C

• Продолжительность воздействия: 4 часа

• Интенсивность ультрафиолетового излучения: 77 Вт/м²

• Видимый свет: 473 Вт/м²

• Инфракрасное излучение: 550 Вт/м²

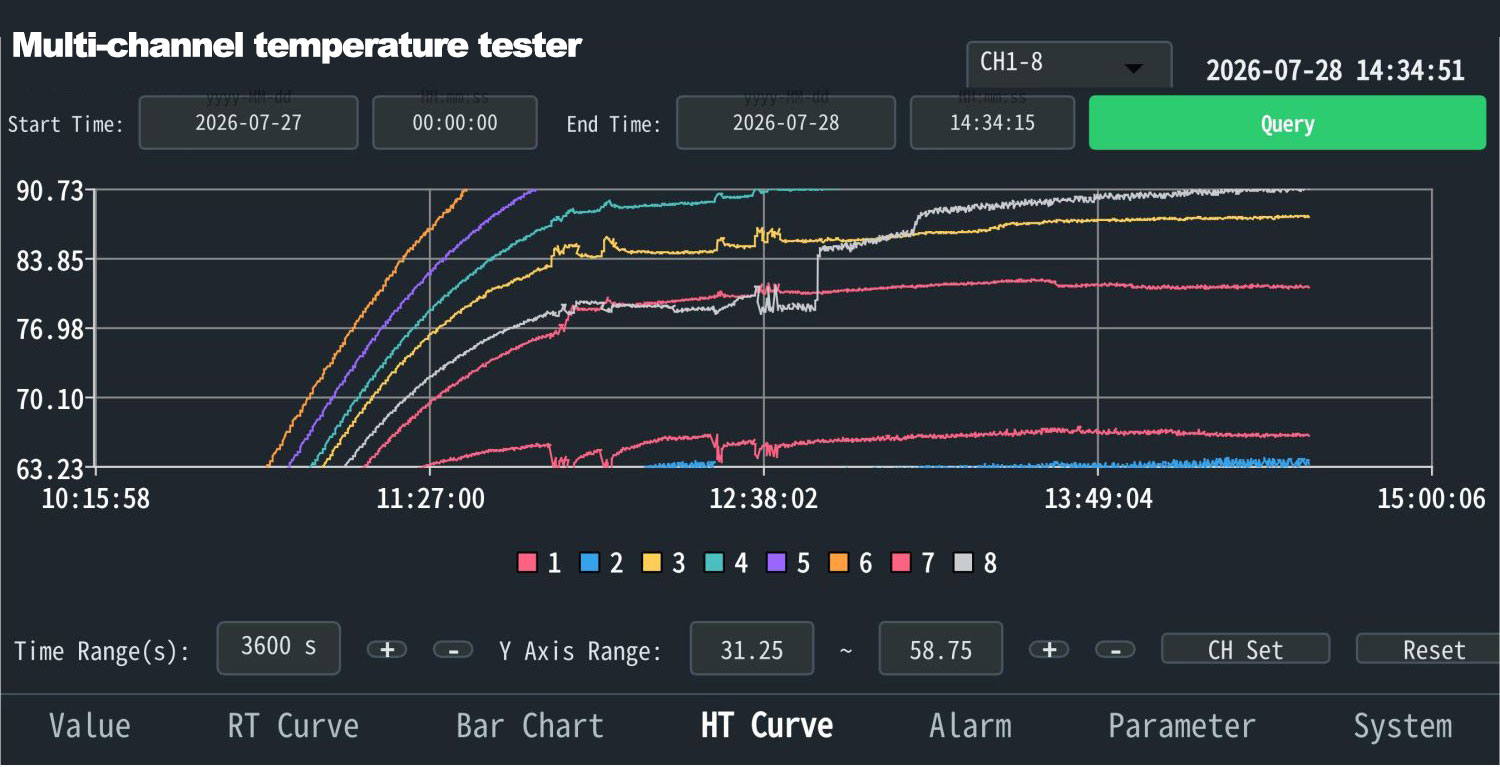

• Точки контроля температуры: 16

16 точек контроля температуры были распределены по ключевым местам, включая стеклянную поверхность, поверхность светодиода, заднюю сторону светодиодного модуля, блок питания, приемную плату, внутреннюю часть корпуса и крышку электрической коробки.

Многоточечный мониторинг температуры обеспечивает более полное представление о распределении температуры изделия и его тепловом отклике в условиях имитации солнечного излучения.

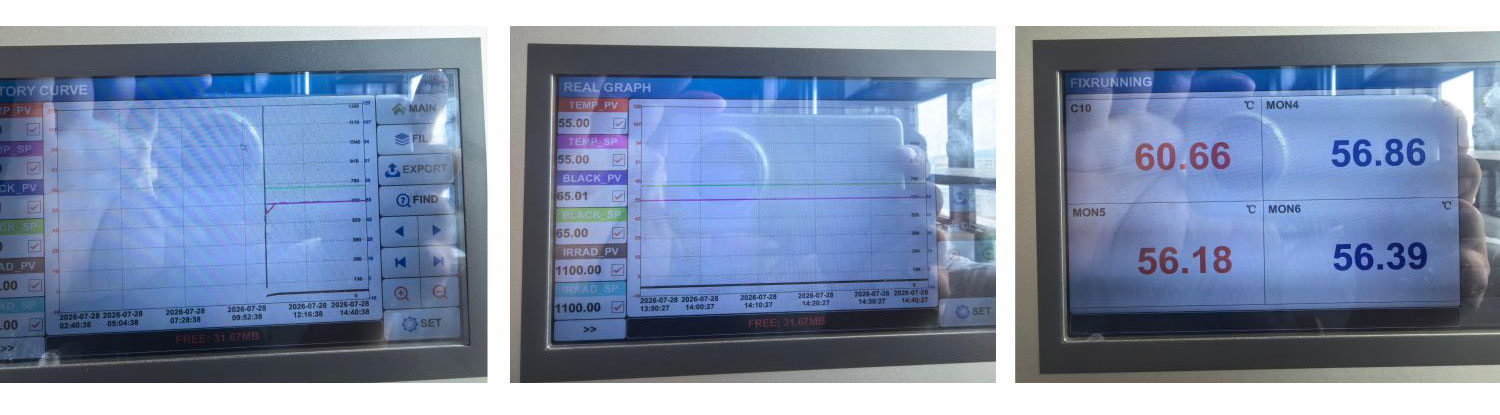

Результаты испытаний: температура поверхности светодиода достигла 89°C.

В ходе испытаний на солнечное излучение двухстороннего светодиодного рекламного экрана P4 для наружного применения, условия испытаний поддерживались на заданном уровне. Солнечная радиация 1100 Вт/м² и температура окружающей среды 55°C.

Максимальная измеренная температура на поверхности светодиода достигла 89°C во время теста.

Полученные результаты напрямую указывают на тепловую нагрузку, испытываемую компонентами светодиодного дисплея в условиях высокой интенсивности излучения и высоких температур. Эти данные также могут помочь в выборе светодиодных компонентов, проектировании тепловых систем и общем управлении тепловыделением.

Температура блока питания достигла 82–93 °C.

В ходе того же теста температура внутри шкафа оставалась в пределах приблизительно 64–67°Cпри этом температура блока питания светодиода достигла 82–93°C.

Эти измерения помогают инженерам понять распределение тепла по различным областям дисплея и оценить производительность блока питания, электронных компонентов и системы управления тепловым режимом в сложных условиях окружающей среды.

Для наружных светодиодных рекламных щитов и цифровых наружных дисплеев, предназначенных для длительной непрерывной работы, данные реальных испытаний могут стать ценным источником информации для проектирования продукции с учетом требований надежности.

Устойчивость покрытия к атмосферным воздействиям

Внешний корпус и поверхностное покрытие светодиодного дисплея для наружного применения постоянно подвергаются воздействию окружающей среды, поэтому устойчивость к атмосферным воздействиям является важным аспектом надежности изделия.

В ходе этого теста 176 мкм атмосферостойкое порошковое покрытие Внешняя поверхность изделия подвергалась воздействию Полноспектральное солнечное излучение 1100 Вт/м² в течение 4 часов.

После воздействия не наблюдалось явного выцветания, пожелтения, образования пузырей, трещин или шелушения.

Полученные результаты предоставляют практические доказательства для оценки стабильности поверхности покрытия в специфических условиях испытаний при высокой интенсивности излучения и высокой температуре.

Результаты испытаний: от быстрого нагрева до термической стабильности.

Результаты испытаний показали, что на начальном этапе воздействия образец подвергался быстрому повышению температуры. Темп повышения температуры постепенно замедлился, и на более позднем этапе испытания температура приблизилась к относительно стабильному состоянию.

В течение 4-часового испытания не было обнаружено дыма, необычного запаха, трещин, ослабления конструктивных элементов или других отклонений, и образец оставался работоспособным на протяжении всего теста.

Полученные результаты помогают инженерным группам лучше понять тепловую реакцию наружного светодиодного дисплея в условиях высокой интенсивности излучения и высоких температур, а также предоставляют практические рекомендации для дальнейшей оптимизации конструкции.

От тестирования к оптимизации: построение цикла проверки надежности

Ценность испытаний на надежность в условиях окружающей среды не ограничивается получением результатов испытаний.

Что еще более важно, систематическое тестирование может помочь выявить потенциальные риски до того, как продукция будет внедрена в массовом производстве, и использовать полученные результаты для дальнейшей разработки продукта и проектирования.

CNLC использует результаты испытаний для обоснования:

• Выбор и оптимизация светодиодных компонентов

• Оптимизация терморегулирования

• Схема источника питания и электронных компонентов

• Улучшения конструкции шкафов

• Оптимизация герметизации и защиты

• Улучшения в плане защиты от непогоды на открытом воздухе

Это создает непрерывный процесс:

Тестирование → Анализ → Оптимизация → Повторная проверка

Цикл проверки надежности.

Почему для круглосуточной наружной рекламы необходимы надежные светодиодные экраны для наружного применения?

Придорожные светодиодные рекламные щиты, светодиодные тотемы, рекламные дисплеи для коммерческой рекламы, информационные табло на транспорте и другие приложения цифровой наружной рекламы (DOOH) часто работают в течение длительного времени, иногда непрерывно 24/7.

Для операторов сбой в работе дисплея может привести к расходам на техническое обслуживание и замену на месте, а также может нарушить показ рекламного контента, что повлияет на общую эффективность работы.

Поэтому надежность наружных светодиодных дисплеев необходимо учитывать на ранних этапах разработки продукта, выбора материалов, проектирования конструкции и производства, а не просто рассматривать как требование к контролю качества на заключительном этапе.

Испытания на воздействие солнечного излучения, высокотемпературные и низкотемпературные испытания, испытания на влажность и другие испытания на устойчивость к воздействию окружающей среды позволяют оценить различные аспекты способности светодиодного дисплея выдерживать сложные условия эксплуатации на открытом воздухе.

Компания CNLC продолжает совершенствовать тестирование надежности наружных светодиодных дисплеев.

Компания CNLC, являясь производителем решений для наружной светодиодной рекламы, продолжает укреплять свои возможности в области разработки продукции, проектирования и испытаний на устойчивость к воздействию окружающей среды, поддерживая применение наружных светодиодных дисплеев в придорожной рекламе, коммерческих дисплеях, транспортных информационных системах и сетях DOOH.

Внедрение системы испытаний на солнечное излучение позволило компании CNLC расширить возможности проверки надежности светодиодной продукции для наружного применения в условиях окружающей среды. В сочетании с испытаниями на высокие и низкие температуры, влажность, солевой туман и другими факторами окружающей среды, система обеспечивает более всестороннюю оценку характеристик продукции для наружного применения.

Для компании CNLC тестирование — это не только этап контроля качества в производстве. Это также важная часть разработки продукта и непрерывного совершенствования инженерных решений.

Интегрируя проектирование продукции, выбор материалов, производственные процессы и испытания на надежность, CNLC постоянно оценивает характеристики продукции в контролируемых лабораторных условиях и использует полученные результаты для дальнейшей разработки продукции.

Заключение

Уличные светодиодные дисплеи работают на открытом воздухе и сталкиваются с многочисленными проблемами, включая солнечное излучение, высокие температуры, перепады температур, дождь и непрерывную работу.

Испытания на воздействие солнечного излучения представляют собой контролируемый метод имитации интенсивного солнечного излучения и позволяют получить практические данные для оценки и оптимизации экологической надежности наружных светодиодных дисплеев.

Настоящая надежность продукта заключается не просто в нормальной работе дисплея после установки. Речь идет о поддержании стабильной производительности и работы дисплея при длительном воздействии сложных внешних условий.

Компания CNLC продолжает сочетать экологические испытания, инженерную проверку и оптимизацию продукции для предоставления надежных решений в области наружной светодиодной рекламы для цифровой наружной рекламы, транспорта, коммерческих объектов и других наружных применений по всему миру.

Планируете проект по установке наружных светодиодных дисплеев в регионе с высокой интенсивностью солнечного света или высокими температурами? Свяжитесь с CNLC Укажите местоположение вашего проекта, условия установки и эксплуатационные требования для получения технической поддержки, специфичной для вашего приложения.

Часто задаваемые вопросы о проверке наружных светодиодных дисплеев на воздействие солнечного излучения
