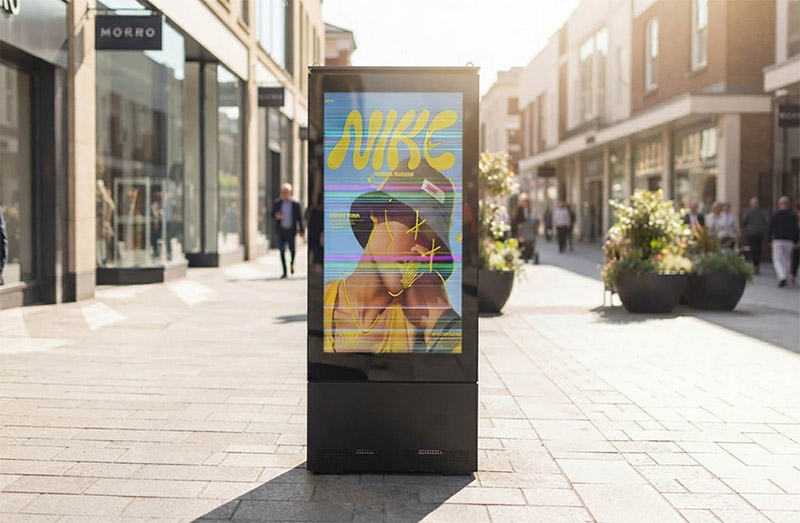

Коммерческие ЖК-рекламные дисплеи и цифровые вывески рассчитаны на длительную эксплуатацию, однако проблемы с отображением все же могут возникать из-за проблем с кабельными соединениями, компонентами светодиодной подсветки, блоками питания, температурным режимом или самой ЖК-панелью.К распространённым проблемам относятся горизонтальные или вертикальные полосы, неравномерная яркость, мерцание экрана, чёрный экран, внутренняя пыль, тёмные пятна, утечка жидкости из жидких кристаллов и локальные тёмные области.Для ремонтных бригад, дистрибьюторов, системных интеграторов и сервисных инженеров важнейшим шагом является выявление истинного источника проблемы до замены компонентов. Неправильная диагностика может привести к ненужной замене деталей и даже вызвать вторичные повреждения при разборке.В этом руководстве рассматриваются 8 распространенных проблем с ЖК-дисплеями, включая их симптомы, возможные причины, инструкции по устранению неполадок и рекомендуемые решения.Краткий ответ: Большинство проблем с ЖК-дисплеем можно отнести к одной из пяти областей: блок питания, сигнальные кабели, плата драйвера, система светодиодной подсветки или сама ЖК-панель. Ключ к эффективной диагностике — определить, какая именно система является причиной проблемы, прежде чем заменять дорогостоящие компоненты.Подходит для: бригад по обслуживанию коммерческих дисплеев, инженеров технической поддержки, дистрибьюторов, системных интеграторов и подрядчиков проектов. 1. Устранение неполадок ЖК-дисплея: Безопасность прежде всего.Перед вскрытием коммерческого ЖК-дисплея или проведением внутреннего осмотра всегда соблюдайте правила электробезопасности и защиты от электростатического разряда.Полностью отключите питание.Перед обслуживанием дисплея:Полностью отключите питание от сети переменного тока.Отключите адаптер питания или отсоедините его от сети.В соответствии с требованиями безопасности производителя оборудования, необходимо обеспечить достаточное время для разрядки внутренних компонентов.Никогда не выполняйте внутренний ремонт и не подключайте/отключайте компоненты, когда оборудование находится под напряжением, за исключением случаев, когда квалифицированный специалист проводит специальную проверку электрооборудования под напряжением.Защита кабелей и компонентов дисплея.Избегайте прямого контакта:Контакты кабеля LVDS/eDPКонтакты разъемаПоверхности ЖК-панелиОптические пленкиКомпоненты светодиодной подсветкиПри работе с чувствительными электронными компонентами используйте соответствующие средства защиты от электростатического разряда, например, антистатический браслет.Избегайте механического давленияЖК-панели — это высокоточные компоненты. Не нажимайте, не ударяйте, не сгибайте и не сжимайте панель во время установки или обслуживания.Физические повреждения слоя жидкого кристалла, структуры TFT или области соединения COF, как правило, необратимы и могут потребовать полной замены ЖК-панели.2. 8 распространенных проблем и решений, связанных с ЖК-дисплеями Проблема 1: Горизонтальные или вертикальные линии на ЖК-экранеСимптомыНа ЖК-экране отображаются фиксированные горизонтальные, вертикальные или цветные линии. Линии обычно остаются в одном и том же положении независимо от отображаемого контента.Возможные причиныК распространённым причинам относятся:Ненадежно подключенные или плохо соединенные кабели LVDS/eDPОкисленные или загрязненные разъемыИзогнутые или поврежденные кабели дисплеяПовреждение внутреннего кабеля или проводникаПроблемы с выводом сигнала на плату драйвераНеисправность ЖК-панели или соединения COF.Поиск неисправностейНачните с осмотра кабеля LVDS/eDP и его разъемов. Проверьте наличие ослабленных соединений, загрязнений, окисления, чрезмерного изгиба или видимых физических повреждений.Надежно подсоедините кабель и убедитесь, что он не находится под натяжением и не сдавливается корпусом.Если проблема сохраняется, используйте заведомо исправный кабель или совместимую плату драйвера для проверки работоспособности.Если линия остается неизменной после исключения неисправностей кабеля и платы драйвера, проблема, скорее всего, связана с ЖК-панелью или зоной соединения COF-компонентов.Быстрая диагностикаПрерывистая линия: скорее всего, проблема в кабеле или разъеме.Зафиксированные строки в одном и том же положении: скорее всего, это проблема на уровне панели или связанная с COF.В случае неисправности на уровне панели обычно требуется замена ЖК-панели, а не традиционный ремонт. Проблема 2: Волны, складки или деформация оптической пленкиСимптомыНа экране отображаются видимые волны, складки, неровная текстура, пузырьки или искажение изображения. Проблема может быть особенно заметна при отображении белого, серого или других однородных цветов.Возможные причиныТипичные причины включают:Старение или деформация поляризатораТепловая деформация рассеивающих или светоизлучающих пленокЧрезмерное механическое давление от рамыПлохая вентиляция или длительная эксплуатация при высоких температурах.Внутренние структурные напряжения или неправильная сборкаПоиск неисправностейСначала проверьте, является ли внешняя поверхность ЖК-панели физически плоской.Если внешняя поверхность в норме, но изображение содержит внутренние волны или искажения, осмотрите оптическую пленку и блок подсветки.Также следует проверить систему охлаждения. Очистите забитые вентиляционные отверстия и вентиляторы, а также убедитесь в достаточном притоке воздуха к дисплею.Проверьте раму, монтажную конструкцию и крепежные винты на наличие чрезмерного механического давления.Рекомендуемые действияМожно отслеживать незначительные и стабильные оптические деформации, не влияющие на нормальное изображение.При сильной или прогрессирующей деформации обычно требуется замена поврежденного оптического компонента или ЖК-модуля.Важно: Постоянную деформацию оптических пленок, как правило, невозможно исправить простой регулировкой.Проблема 3: Неравномерная яркость или одна сторона экрана темнее.СимптомыОдна сторона или область ЖК-дисплея — например, левая, правая, верхняя или нижняя — заметно темнее остальной части экрана, в то время как изображение остается видимым.Возможные причиныК распространённым причинам относятся:Неисправные светодиодные ленты подсветкиСтареющие или вышедшие из строя светодиодные чипыОслабленные контакты питания подсветкиПроблемы в цепи управления подсветкойНеправильно выровненные или поврежденные оптические пленкиДолговременное термическое напряжениеПоиск неисправностейДля начала проверьте соединения питания подсветки и соответствующую проводку.Далее определите, соответствует ли темная область конкретной светодиодной ленте или участку подсветки.Если соответствующий участок подсветки не светится должным образом, проверьте или замените совместимую светодиодную ленту подсветки.Если подсветка работает некорректно, следует проверить цепь драйвера подсветки.Если вся система подсветки освещается равномерно, но определённая область изображения остаётся тёмной, проблема может быть связана с ЖК-панелью или схемой TFT-дисплея.Быстрая диагностикаКлючевой вопрос:Темная область вызвана подсветкой или же темное изображение создается самой ЖК-панелью?Выявление этого различия до замены панели может значительно сократить ненужные затраты на техническое обслуживание.Проблема 4: Мерцание ЖК-экранаСимптомыНа экране постоянно меняется яркость, наблюдается мерцание или нестабильное движение изображения. Мерцание может затрагивать весь экран или только определенную область.Некоторые виды высокочастотного мерцания могут быть незаметны для человеческого глаза, но иногда их можно обнаружить с помощью камеры смартфона.Возможные причиныВозможные причины включают:Нестабильный выход адаптера питанияПлохое качество соединения кабеля LVDS/eDP.Проблемы со светодиодной подсветкой или драйвером подсветки.Стареющие или плохо подключенные светодиодные лентыПроблемы с платой драйвера или прошивкой.Неправильное заземлениеВнешние электромагнитные помехиПоиск неисправностейПрактическая последовательность действий при поиске и устранении неисправностей следующая:Питание → Кабель дисплея → Подсветка → Плата драйвера/Прошивка → ЗаземлениеЕсли яркость всего экрана резко меняется, в первую очередь проверьте блок питания и систему подсветки.Если подсветка остается стабильной, но сигнал изображения кажется нестабильным, проверьте кабель дисплея и плату драйвера.При необходимости следует также подтвердить совместимость прошивки.Камеру смартфона можно использовать в качестве предварительного инструмента для наблюдения за высокочастотным мерцанием, но она не должна заменять профессиональное электроизмерительное оборудование.Проблема 5: Черный экран или отсутствие изображения на ЖК-экране.СимптомыЧерный экран обычно можно разделить на две ситуации:Устройство включено, но на экране нет видимого изображения.Устройство полностью не реагирует, включая отсутствие индикатора состояния.Возможные причиныК распространённым причинам относятся:сбой питания переменного или постоянного токаПоврежден адаптер питания или плата питания.Сбой светодиодной подсветкиОслабленный или поврежденный кабель дисплеяСбой платы драйвераНеисправность ЖК-панелиПоиск неисправностейСначала проверьте вход переменного тока, адаптер питания и индикатор состояния устройства.Если устройство включено, но экран остается черным, проверка с помощью фонарика может дать предварительное представление о том, работает ли подсветка.Направьте на экран мощный фонарик под углом в относительно темном помещении.Слабое изображение видноЕсли видно слабое изображение:Вероятное направление → Система подсветкиИзображение с ЖК-дисплея может по-прежнему присутствовать, поэтому проверьте светодиодные ленты подсветки, схему драйвера подсветки и подключение питания подсветки.Изображение не отображаетсяЕсли изображение вообще не видно:Вероятный путь прохождения сигнала → Траектория сигнала, плата драйвера или ЖК-панельПроверьте соединение LVDS/eDP и при необходимости используйте совместимые запасные части для перекрестного тестирования.Быстрая диагностикаПроверка фонарикаПервоначальный диагнозОсновные компоненты для проверкиСлабое видимое изображениеПроблема с подсветкойСветодиодные ленты, драйвер подсветки, разъем питания.Изображение не отображаетсяПроблема с сигналом/драйвером/панелью управления.Кабель, плата драйвера, ЖК-панель Примечание: Проверка с помощью фонарика — это лишь предварительный диагностический метод. Для окончательной диагностики следует использовать профессиональные электротехнические испытания.Проблема 6: Пыль внутри ЖК-дисплеяСимптомыВнутри дисплея видны мелкие белые или серые частицы, пылевые пятна или посторонние вещества, которые невозможно удалить, очистив внешнюю поверхность.Возможные причиныВнутреннее пылеобразование может быть вызвано следующими причинами:Изношенные или поврежденные уплотнительные материалыПлохая герметизация блока подсветкиПыль проникает через щели.Загрязнение в процессе производства или технического обслуживания.Предыдущая разборка или ремонтПоиск неисправностейСначала определите, находится ли пыль на внешней поверхности или внутри дисплея.Если вблизи края находится лишь несколько мелких частиц, которые не влияют на нормальное изображение, разборка может не потребоваться.Если требуется внутренняя очистка, вскрытие блока подсветки должно производиться только обученным персоналом в чистых и контролируемых условиях.Оптические пленки особенно чувствительны к пыли, отпечаткам пальцев и царапинам. Вскрытие блока подсветки в обычных условиях эксплуатации может привести к еще большему загрязнению.Рекомендуемые действияЕсли подходящее чистое помещение недоступно, замена ЖК-модуля может оказаться более надежным решением, чем попытка очистки в полевых условиях.Проблема 7: Черные пятна, темные пятна или утечка света через ЖК-экран.СимптомыНа экране появляются стойкие черные пятна, темные участки, неровные загрязнения или узоры, напоминающие воду и имеющие цвет. В некоторых случаях поврежденный участок может постепенно расширяться.Возможные причиныК распространённым причинам относятся:Удар или физический шокЧрезмерное давление на ЖК-панельПовреждение слоя жидких кристалловповреждение структуры TFTНеравномерное механическое напряжение во время монтажаСильное термическое напряжениеПоиск неисправностейПри подозрении на утечку жидкости или физическое повреждение панели не следует надавливать, протирать или сжимать поврежденный участок.Осмотрите корпус, раму, монтажную конструкцию и крепежные винты, чтобы определить, не способствовало ли чрезмерное механическое напряжение возникновению проблемы.Рекомендуемые действияФизические повреждения слоя жидкого кристалла или структуры TFT, как правило, необратимы.В таких случаях, как правило, подходящим решением является замена ЖК-панели на совместимую.⚠️ Важно: Никогда не надавливайте на место предполагаемой протечки. Дополнительное давление может привести к расширению поврежденного участка.Проблема 8: Локализованная темная область на ЖК-экранеСимптомыОтдельный участок ЖК-экрана выглядит заметно темнее окружающего, без явных искажений или видимых линий.Возможные причиныВозможные причины включают:Неисправные или изношенные компоненты светодиодной подсветкиСбой светодиодной подсветкиПовреждение схемы TFT-дисплея или панелиповреждение связей COFДеформация оптической пленкиДолговременное термическое напряжениеПоиск неисправностейСначала определите, видна ли информация изображения в темной области.Затем проверьте, нормально ли работает соответствующая секция подсветки.Если подсветка в этой области не горит, проверьте светодиодную ленту подсветки и драйвер подсветки.Если подсветка загорается равномерно, но изображение постоянно остается темным в определенной области, проблема может быть связана с ЖК-панелью или схемой TFT-дисплея.Также следует проверить температурный режим дисплея, чтобы выявить возможный долговременный перегрев.Рекомендуемые действияЕсли подтвердится, что неисправность находится на уровне панели, замена ЖК-панели, как правило, более целесообразна, чем попытка ремонта на уровне компонентов.3. Краткое руководство по устранению неполадок ЖК-дисплеяПриведенная ниже таблица представляет собой краткий справочник для диагностики распространенных проблем с коммерческими ЖК-дисплеями. Проблема с отображениемОсновные указания по устранению неполадокТипичное действиеФиксированные горизонтальные/вертикальные линииКабель → Плата драйвера → ПанельПодключите обратно → Замените кабель → Проверьте плату драйвера → При необходимости замените панельПрерывистые линииКабель/разъемПроверьте и подключите кабель обратно.Волны или морщиныОптическая пленка / Термическое / Механическое напряжениеПроверьте систему охлаждения и крепление → Замените поврежденные оптические компонентыОдна сторона темнееСветодиодная подсветка / ДрайверПроверьте соединения → Подсветка → Цепь драйвераМерцание экранаПитание / Кабель / Подсветка / ДрайверПроверяйте системы в последовательности.Черный экран с едва различимым изображениемПодсветкаПроверьте светодиодные ленты и драйвер подсветки.Черный экран без изображения.Питание / Сигнал / Драйвер / ПанельПроверьте питание → Кабель → Плата драйвера → ПанельВнутренняя пыльГерметизация / ЗагрязнениеОцените необходимость → Проведите очистку в контролируемой среде или замените модуль.Черные пятна / Утечка света через ЖК-экранЖК-панельОбычно заменяют панель.Локализованная темная областьПодсветка или панельОпределите, в чём причина неисправности: в подсветке или в самой панели. 4. Ремонт или замена ЖК-панели?Не каждая проблема с ЖК-дисплеем требует замены всей панели.Обычно это проблемы, подлежащие ремонту или замене компонентов.Эти проблемы часто можно решить заменой или ремонтом отдельных компонентов:Ослабленные или поврежденные кабели дисплеяПроблемы с адаптером питанияСбой светодиодной подсветкиПроблемы с драйвером подсветкиСбой платы драйвераЗасорение системы охлажденияСтарение уплотнительных материаловНекоторые проблемы с прошивкой или конфигурацией.Обычно требуется замена ЖК-панели.Замена панели обычно требуется в тех случаях, когда проблема связана с необратимыми физическими повреждениями, такими как:Физическое повреждение ЖК-панелиУтечка жидкого кристаллаСерьезное повреждение TFT-транзистораРазрушение соединения COFПостоянные дефекты изображения на уровне панелиСерьезное и необратимое повреждение оптического оборудования.Основной принципСначала диагностируйте, затем замените.Прежде чем заменять дорогостоящую ЖК-панель или плату драйвера, специалистам следует сначала исключить более простые причины, такие как проблемы с питанием, кабельными соединениями, разъемами и светодиодной подсветкой.5. Профилактическое обслуживание коммерческих ЖК-дисплеевРегулярное профилактическое техническое обслуживание может помочь снизить количество непредвиденных поломок и повысить надежность работы дисплея в долгосрочной перспективе. Периодичность технического обслуживанияРекомендуемые проверкиЕжемесячноОчистите вентиляционные отверстия и наружные поверхности; проверьте силовые кабели, разъемы и заземление.ЕжеквартальныйПроверьте внутренние кабели, конструкцию крепления, состояние подсветки и циркуляцию охлаждающего воздуха.ЕжегодноПроверьте выходную мощность, износ светодиодной подсветки, вентиляторы охлаждения, систему терморегулирования и герметизирующие материалы.Уделите внимание управлению тепловым режимом.Регулирование теплового режима особенно важно для рекламных ЖК-дисплеев высокой яркости и наружных цифровых вывесок.Убедитесь, что дисплей имеет достаточное пространство для вентиляции, и избегайте:Блокировка вентиляционных отверстийУстановка дисплея непосредственно вплотную к стене без достаточной циркуляции воздуха.Непрерывная работа при чрезмерно высоких температурах окружающей среды.Допускает сильное скопление пыли вокруг вентиляторов или компонентов системы охлаждения.Правильное управление температурным режимом может помочь снизить преждевременное старе
