Почему сенсорные экраны для наружного использования выходят из строя и как их починить

По мере того как в мире расширяются «умные города», киоски самообслуживания, наружные цифровые экраны и зарядные станции для электромобилей, интерактивная сенсорная функциональность стала стандартным требованием для современных дисплейных систем. Однако во многих реальных условиях сам дисплей остается надежным в течение многих лет, в то время как сенсорная система становится одним из наиболее распространенных источников сбоев.

Такие проблемы, как ложные срабатывания сенсорного экрана, дрейф касаний, мертвые зоны, медленная реакция и полный отказ сенсорного экрана в условиях высоких температур, могут существенно повлиять на удобство использования, увеличить затраты на техническое обслуживание и сократить время безотказной работы оборудования.

Компания CNLC, являясь профессиональным производителем решений для наружных цифровых дисплеев, обладает обширным опытом работы с проектами «умных городов», транспортными узлами, торговыми точками и инфраструктурой зарядки электромобилей. Для решения распространенных проблем, с которыми сталкиваются наружные сенсорные дисплеи, CNLC использует передовую технологию сенсорного управления FOF (FPC on Film) и строгие производственные процессы, чтобы максимально повысить надежность и долгосрочную производительность сенсорных экранов.

Почему сенсорные экраны для наружного использования более подвержены поломкам

По сравнению с дисплеями для помещений, сенсорные экраны для улицы работают в значительно более суровых условиях. Постоянное воздействие прямых солнечных лучей, экстремальных температур, влажности, дождя, пыли, статического электричества и электромагнитных помех может напрямую влиять на передачу и распознавание сенсорного сигнала.

Задача становится еще сложнее для сенсорных экранов большого формата, включая интерактивные дисплеи с диагональю 55, 65, 75, 86 и 98 дюймов. С увеличением размера экрана схема сенсорного управления становится все сложнее, что требует более высокого уровня стабильности сигнала, точности изготовления и устойчивости к помехам.

Высокие температуры: главная проблема для сенсорных дисплеев, используемых на открытом воздухе.

Многие покупатели при оценке наружных цифровых вывесок обращают внимание на яркость дисплея и системы охлаждения. Однако высокая температура может быть не менее важна для работы сенсорного экрана.

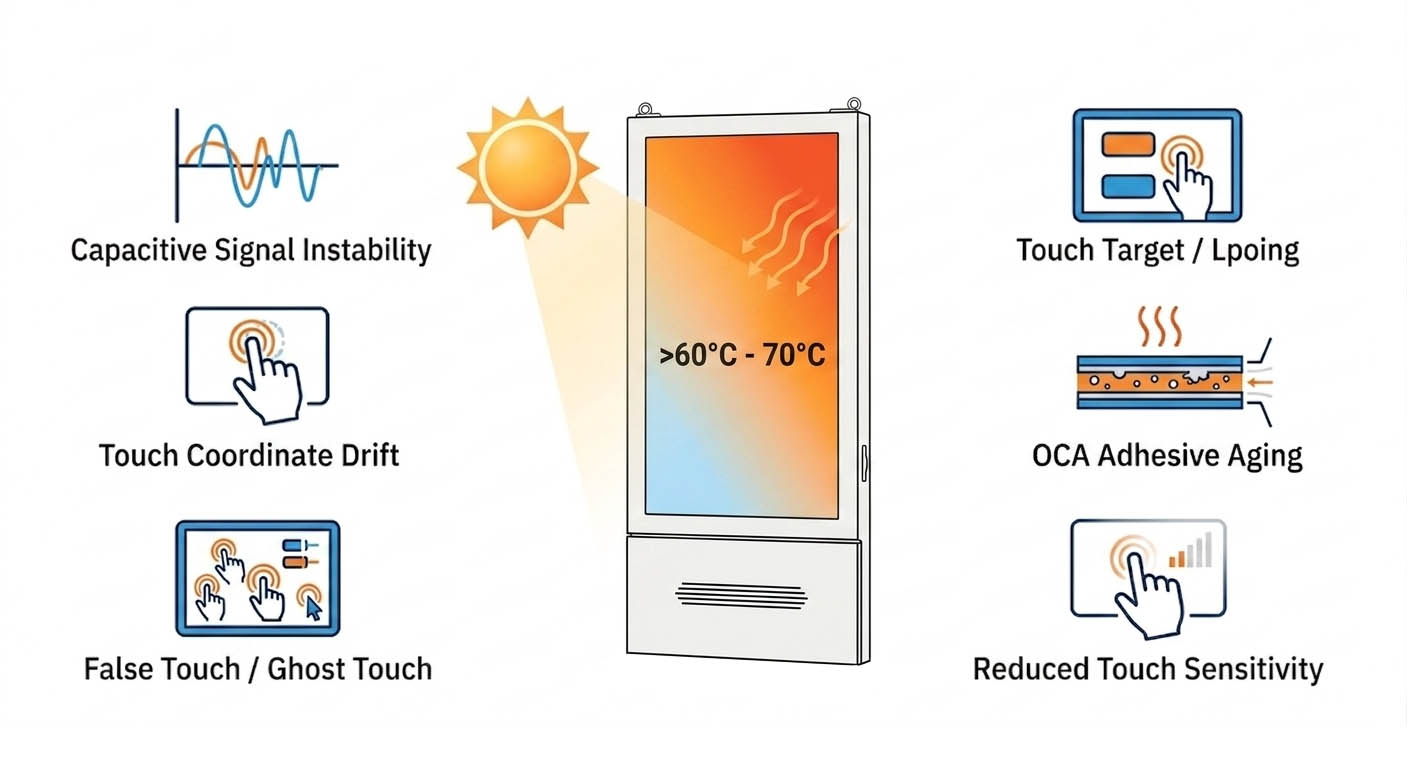

Под прямыми летними солнечными лучами температура поверхности сенсорного дисплея, установленного на открытом воздухе, может легко превышать 60°C (140°F), а в некоторых случаях может достигать температуры выше 70°C (158°F).

Длительное воздействие высоких температур может привести к следующим последствиям:

• Нестабильность емкостного сигнала

• Смещение координат касания

• Увеличение числа ложных срабатываний

• деградация клея OCA

• Сниженная чувствительность к касанию

Эти проблемы часто приводят к появлению ложных срабатываний, неточному позиционированию касаний, задержке отклика или полному отказу сенсорного экрана. Для зарядных станций для электромобилей, киосков самообслуживания и интерактивных дисплеев на открытом воздухе подобные сбои могут напрямую повлиять на удобство использования и удовлетворенность клиентов.

Сенсорные экраны большого формата сталкиваются с большими проблемами передачи сигнала.

С увеличением размера сенсорного экрана увеличивается и площадь считывания, проводящие пути и дальность передачи сигнала. Это создает больший риск ослабления сигнала и нестабильности работы.

Традиционные сенсорные технологии обычно имеют следующие особенности:

• Сниженная чувствительность к краям

• Нестабильная работа мультитач-интерфейса

• Неравномерное распределение сигнала

• Мертвые зоны и неработающие области

В условиях открытого воздуха дополнительные электромагнитные помехи от окружающего электрооборудования и средств связи могут еще больше повлиять на надежность работы сенсорного экрана.

Технология CNLC FOF Touch: создана для надежной работы сенсорных экранов на открытом воздухе.

Для решения уникальных задач, связанных с крупноформатными сенсорными дисплеями для наружного применения, компания CNLC использует передовую сенсорную технологию FOF (FPC on Film) в сочетании с оптимизированной конструкцией и высокоточными производственными процессами.

Эта технология обеспечивает превосходную стабильность сигнала, точность сенсорного управления и оптические характеристики для сложных условий эксплуатации на открытом воздухе.

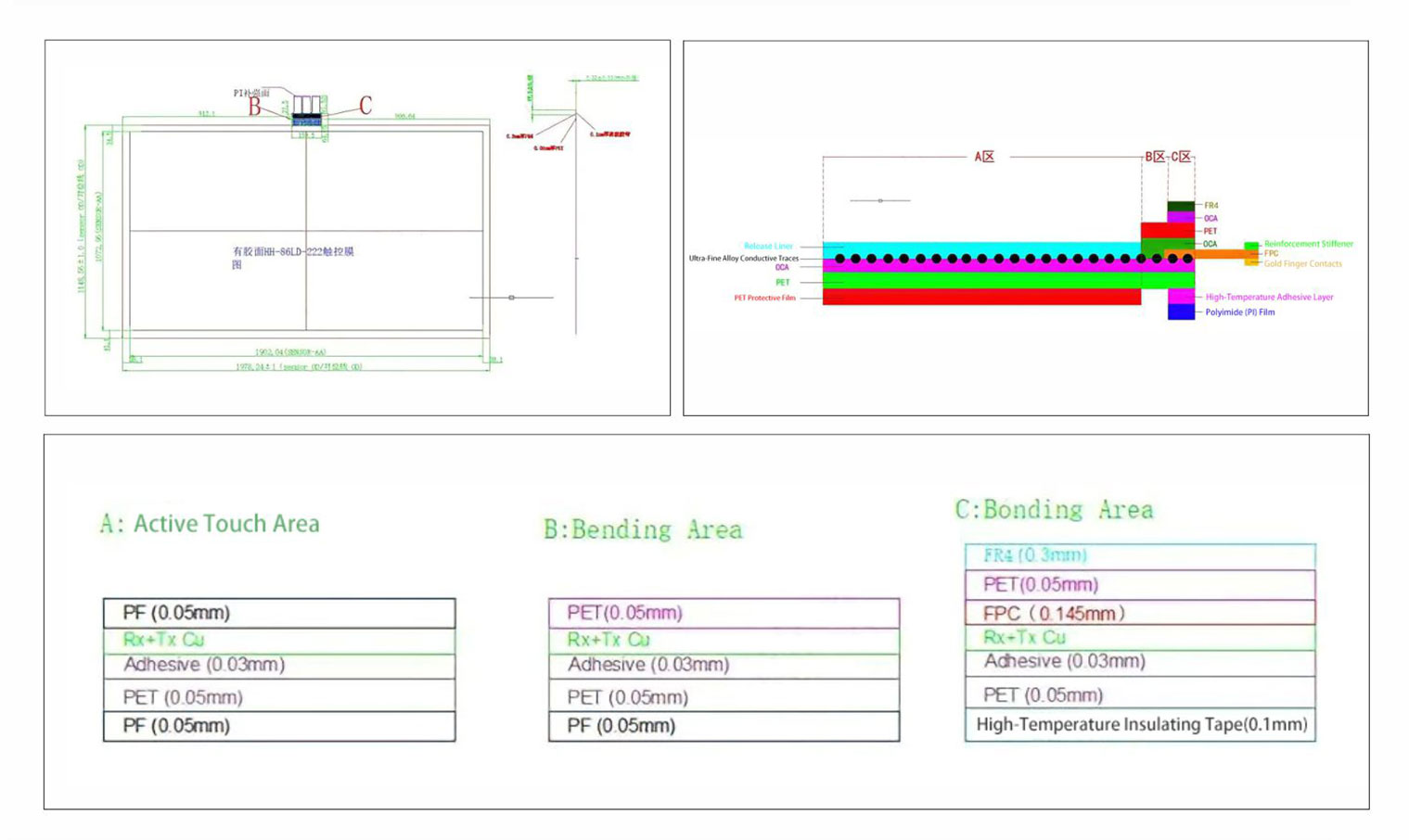

Сверхтонкие проводящие дорожки для повышения стабильности сигнала

В сенсорных решениях CNLC используются сверхтонкие проводящие дорожки толщиной 5 мкм и 15 мкм, что обеспечивает значительные преимущества по сравнению с традиционными сенсорными структурами.

К основным преимуществам относятся:

• Улучшенная электропроводность

• Снижены потери сигнала на больших расстояниях.

• Повышенная устойчивость к электромагнитным помехам

• Равномерная работа сенсорного экрана на дисплеях большого формата

В то же время сенсорный датчик поддерживает коэффициент светопропускания более 90%, обеспечивая превосходное качество изображения и видимость на высокоярких уличных дисплеях.

Быстрый отклик и высокая точность сенсорного управления

Чувствительность сенсорного экрана имеет решающее значение для взаимодействия с пользователем и повышения эффективности работы.

Наружные сенсорные экраны от CNLC предлагают следующие решения:

• Время отклика ≤ 5 мс

• Поддержка от 10 до 40 точек касания

• Высокоточное распознавание координат касания

• Плавное и точное управление жестами

Независимо от того, просматривают ли пользователи информацию, взаимодействуют с рекламой, совершают платежи или управляют зарядными станциями для электромобилей, сенсорный экран обеспечивает отзывчивое и интуитивно понятное взаимодействие.

Усовершенствованная защита от электростатического разряда для общественных мест

Электростатический разряд (ЭСР) является распространенной причиной нестабильной работы сенсорных экранов в общественных местах.

Для повышения надежности в долгосрочной перспективе сенсорные системы CNLC обеспечивают:

• Защита от контактного разряда 8 кВ

• Защита от разряда в воздухе 10 кВ

Надежная защита от электростатического разряда помогает предотвратить сбои в работе сенсорного экрана, вызванные статическим электричеством, обеспечивая стабильную работу в местах с высокой проходимостью.

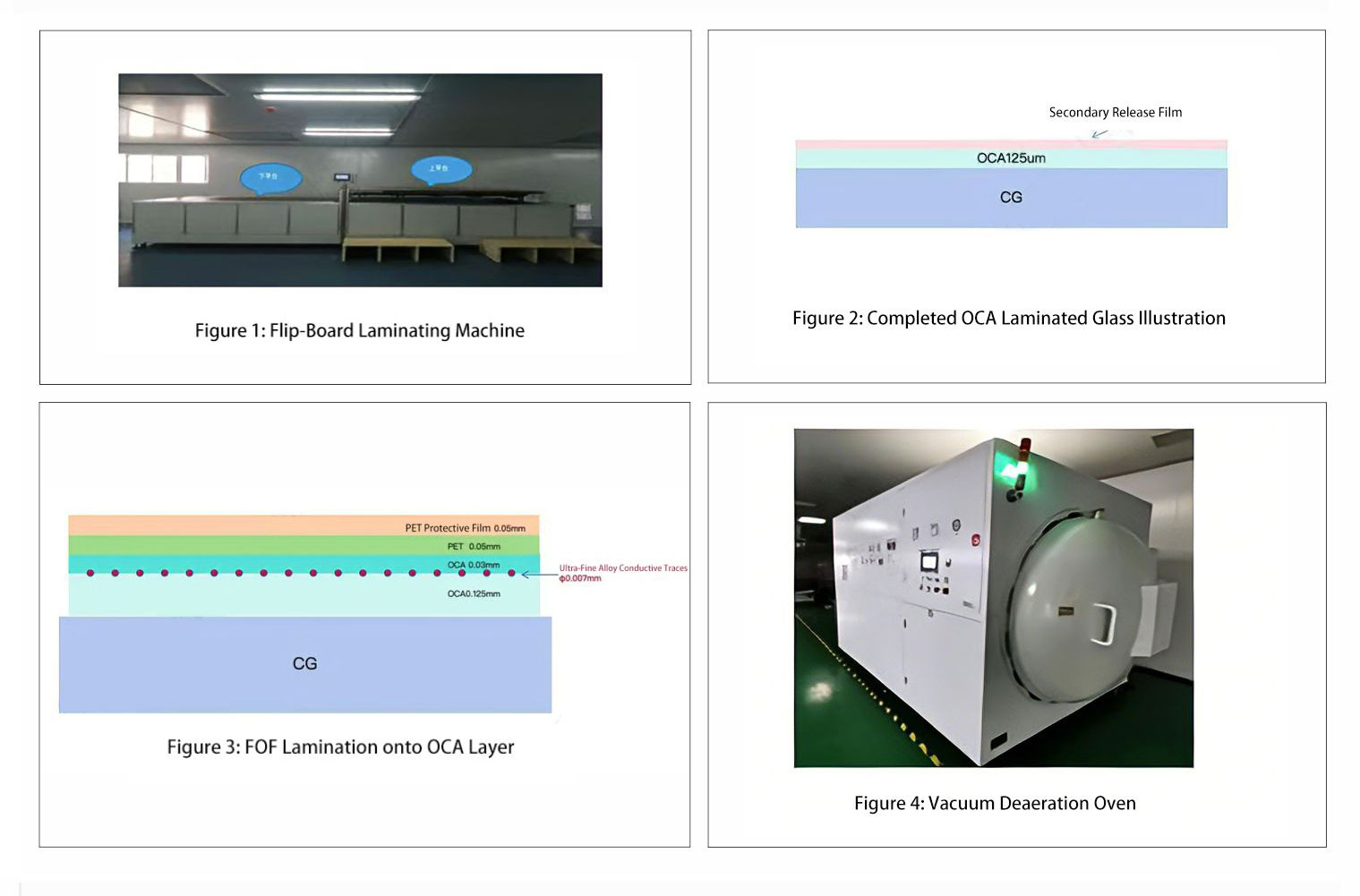

Высокоточная оптическая склейка для минимизации эффекта «фантомных касаний» и мертвых зон.

Надежность сенсорного экрана зависит не только от самого датчика, но и от процесса ламинирования.

Компания CNLC использует комплексное решение для оптической склейки, которое сочетает в себе:

• Оптическая склейка OCA

• Вакуумное ламинирование

• Профессиональная обработка деаэрации

• Системы точной центровки

Эти процессы помогают:

• Устраните внутренние пузырьки воздуха.

• Уменьшение оптических искажений

• Минимизировать концентрацию структурных напряжений

• Защита проводящей цепи

В результате значительно снижается риск появления ложных срабатываний, мертвых зон и долговременного ухудшения производительности.

Усовершенствованная защита от электростатического разряда для общественных мест

Помимо передовых сенсорных технологий, компания CNLC постоянно совершенствует характеристики сенсорных экранов за счет структурного проектирования и контроля качества.

Наша стратегия оптимизации включает в себя:

Оптимизированная конструкция схемы передачи/приема

Улучшенная маршрутизация сенсорных сигналов обеспечивает стабильную чувствительность к касанию по всей поверхности дисплея.

Усиленная структура соединения FPC

Повышенная надежность соединения снижает риск сбоев в работе цепи и прерывания сигнала.

Строгие процедуры обеспечения качества

Каждый сенсорный модуль проходит всестороннее тестирование, в том числе:

• Визуальный осмотр

• Тестирование электропроводности

• Функциональная верификация

• тестирование на электростатический разряд

• Испытания на надежность и старение

К отгрузке допускаются только товары, соответствующие строгим стандартам качества.

Применение в различных сценариях интерактивных дисплеев на открытом воздухе

Сенсорные экраны CNLC для наружного применения широко используются в различных отраслях и сферах деятельности.

Дисплеи на зарядных станциях для электромобилей

Обеспечение поддержки работы зарядных станций, платежных систем и доступа к информации в условиях открытого воздуха.

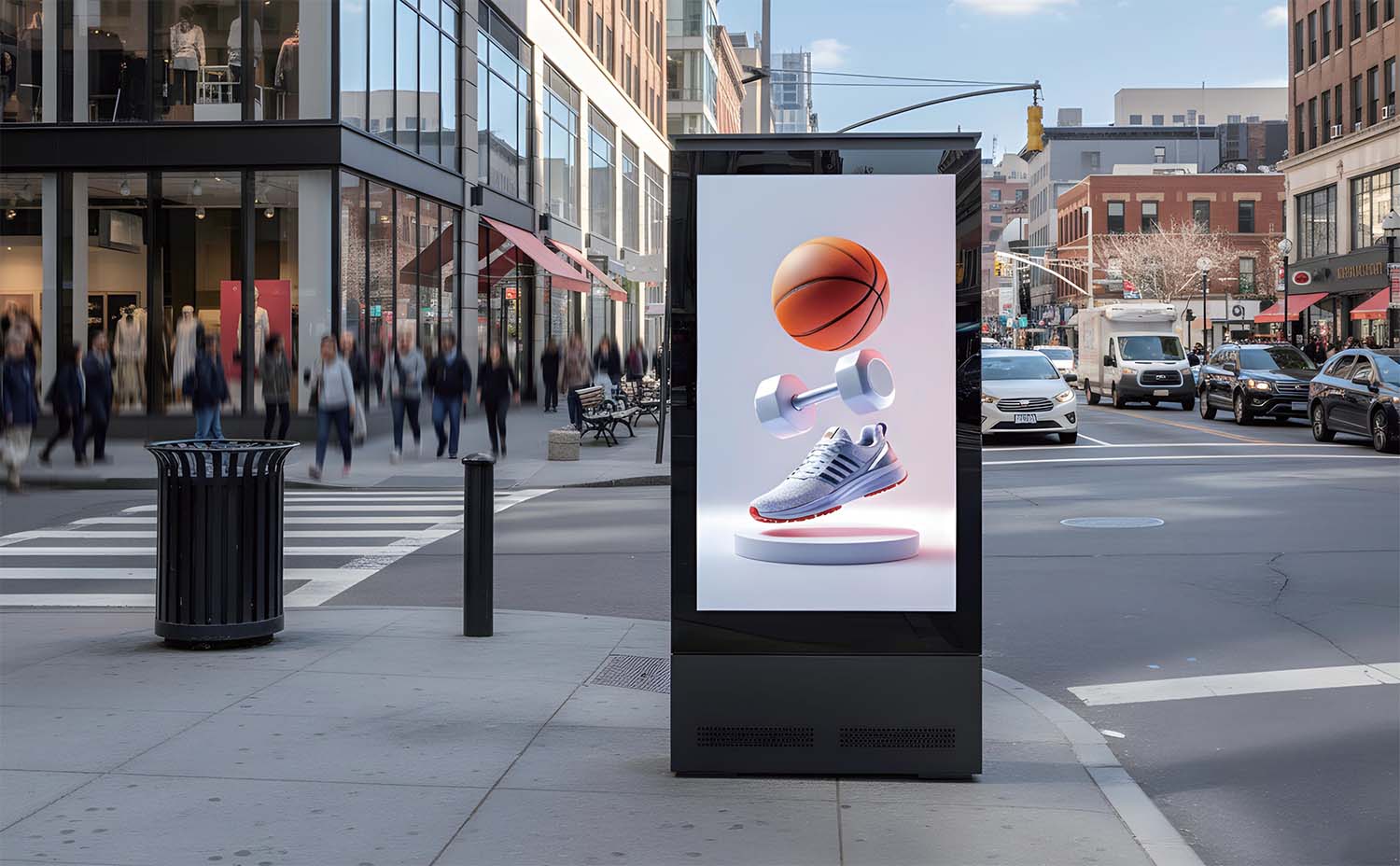

Наружные цифровые вывески

Обеспечение интерактивной рекламы, публичной коммуникации и взаимодействия с клиентами.

Терминалы «умного города»

Обеспечение надежного сенсорного взаимодействия в системах управления транспортом, коммунальными службами и общественной информацией.

Интерактивные киоски для розничной торговли

Улучшение возможностей самообслуживания и взаимодействия с клиентами.

Надежная работа, доказанная в реальных условиях.

Многие сенсорные экраны хорошо работают в лабораторных условиях, но дают сбои при использовании на открытом воздухе.

Компания CNLC ориентируется на надежность в реальных условиях, сочетая передовую архитектуру сенсорных кабелей FOF, технологию сверхтонких проводящих дорожек, прецизионное оптическое соединение и строгий контроль качества.

Такой комплексный подход обеспечивает стабильную работу в условиях, характеризующихся:

• Высокие температуры

• Высокая влажность

• Прямые солнечные лучи

• Электромагнитные помехи

• Непрерывное публичное использование

Заключение

По мере развития концепции «умных городов», сетей наружной цифровой рекламы и инфраструктуры зарядки электромобилей сенсорные экраны стали важнейшим компонентом современных интерактивных дисплеев.

Действительно надежное решение для сенсорных экранов, предназначенное для использования на открытом воздухе, должно обеспечивать не только превосходные визуальные характеристики, но и выдерживать экстремальные условия окружающей среды, сохраняя при этом долговременную стабильность.

Благодаря передовой сенсорной технологии FOF, высокоточным производственным процессам и строгим стандартам контроля качества, компания CNLC эффективно решает распространенные в отрасли проблемы, такие как ложные срабатывания, мертвые зоны, дрейф сенсорного экрана и отказы сенсорных экранов при высоких температурах.

Для системных интеграторов, подрядчиков и операторов цифровых вывесок, ищущих надежные решения для наружных сенсорных экранов, CNLC предлагает надежную основу для длительной работы интерактивных дисплеев.
