Как расчеты ветровой нагрузки на конструкцию обеспечивают долгосрочную безопасность наружных светодиодных рекламных щитов.

При проектировании крупномасштабных наружных светодиодных рекламных щитов, Структурная безопасность всегда является одним из важнейших факторов, которые необходимо учитывать..
Благодаря большой выставочной площади и значительной поверхности, подверженной воздействию ветра, Ветровая нагрузка часто становится решающим фактором в успехе или неудаче проектируемой конструкции..

Для обеспечения стабильной и безопасной работы в течение длительного времени на открытом воздухе, Стандартизированные расчеты ветровой нагрузки и несущих конструкций являются важной инженерной проверкой.Это не формальный и не символический процесс.

Почему к светодиодным рекламным щитам предъявляются более высокие требования по ветровой нагрузке?

По сравнению с обычными наружными рекламными конструкциями, светодиодные билборды, как правило, обладают следующими характеристиками:

• Большая выставочная площадь, непосредственно подверженная воздействию ветра.

• Увеличение высоты установки приводит к значительному увеличению ветрового давления.

• Длительная эксплуатация, обычно работающая круглосуточно и без выходных.

При сильном ветре ветровая нагрузка одновременно воздействует на:

• Поверхность светодиодного дисплея

• Внутренняя стальная несущая конструкция

• Система рам из алюминиевого профиля

• Колонны, опорные конструкции и соединения фундамента

Если конструкция недостаточна, Даже нормально работающий дисплей может представлять потенциальную опасность для безопасности..

Проектирование композитных конструкций: сотрудничество стали и алюминия для обеспечения безопасности конструкций.

Наши наружные светодиодные рекламные щиты используют Композитная конструктивная система, в которой стальные конструкции и алюминиевые профили глубоко интегрированы..
Эти два материала не расположены в соотношении «первичный-вторичный»; вместо этого, Каждый элемент выполняет свою специфическую роль, работая вместе для формирования стабильной и надежной структурной системы.:

• Стальные конструкции Они служат основной несущей конструкцией, опираясь на колонны, задние рамы и ключевые несущие элементы. Благодаря своей исключительной прочности и жесткости, они противостоят основным ветровым нагрузкам и образуют прочную основу для обеспечения структурной безопасности.

• Алюминиевые профильные конструкции являются важными компонентами корпуса дисплея, отвечающими за формирование рамы, фиксацию модулей и передачу нагрузки.
  Они обеспечивают точность размеров и структурную целостность экрана, оптимизируя при этом общий вес за счет облегченной конструкции. В то же время, ветровые нагрузки, действующие на поверхность дисплея, равномерно передаются на стальную конструкцию, образуя целостную систему. «Приём нагрузки – передача – подшипник» траектория силы.

Это композитное конструктивное решение обеспечивает оптимальный баланс между прочностью, жесткостью, долговечностью и общей устойчивостью, что делает его хорошо подходящим для сложных условий эксплуатации на открытом воздухе при сильном ветре.

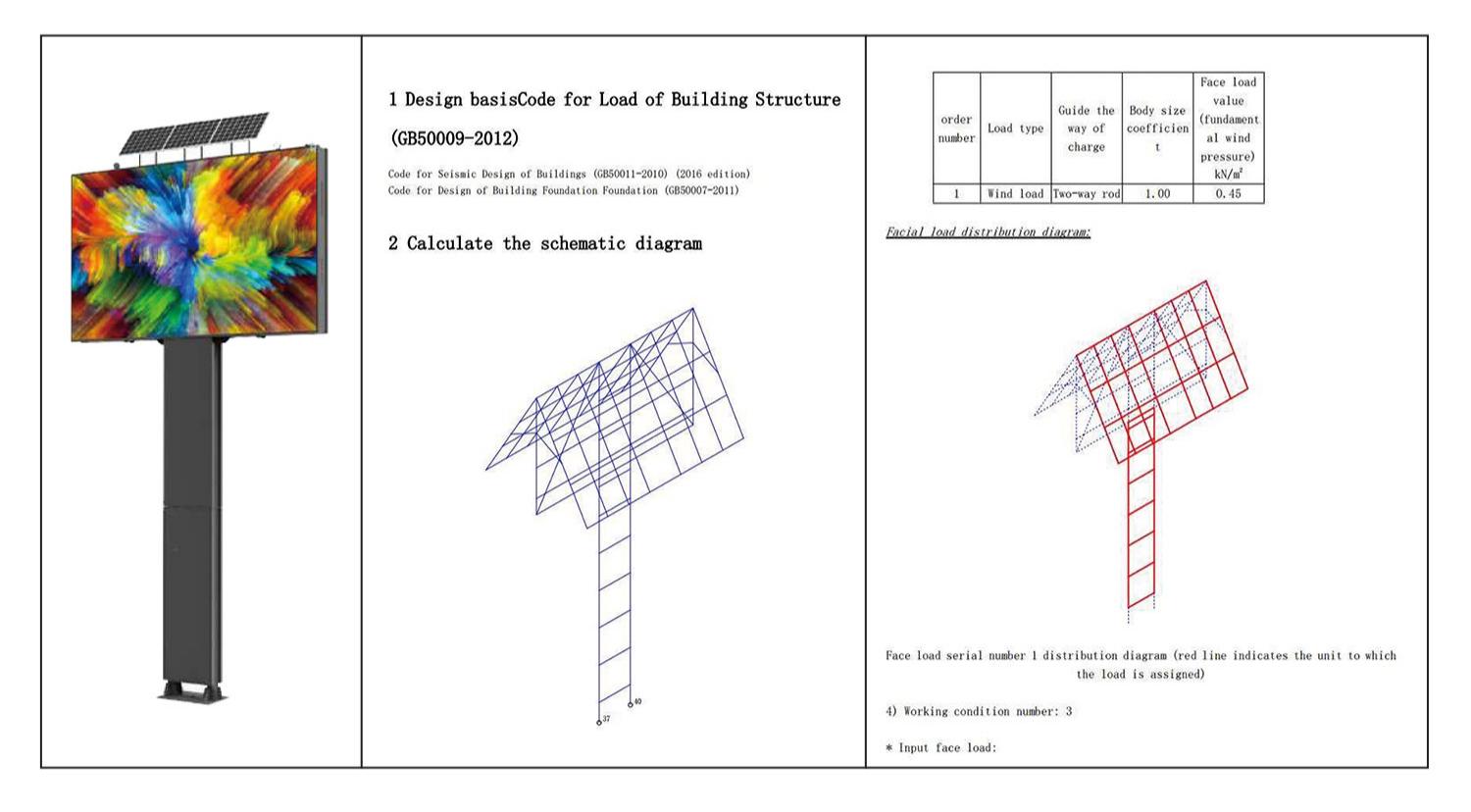

Расчеты несущих конструкций на ветровую нагрузку на основе норм проектирования.

Все структурные расчеты проводятся в соответствии с Нормативы проектирования строительных конструкций с учетом нагрузок (GB 50009-2012) и со ссылкой на Свод правил сейсмического проектирования зданий (GB 50011-2010).
Для обеспечения надежности и безопасности результатов расчетов на протяжении всего анализа применяются консервативные инженерные параметры.

Основные параметры проектирования (пример)

• Область отображения: 12 м²

• Высота установки: 10 м (высота конструкции для расчета z = 10 м)

• Базовое атмосферное давление: 0,27 кПа

• Скорректированное расчетное ветровое давление (стандартное значение ветровой нагрузки): 0,36 кПа

Проверка сочетания грузов и неблагоприятных условий

Для имитации наиболее неблагоприятных условий эксплуатации используется следующая комбинация нагрузок:

1.3D + 1.5W + 0.7E
(D = собственный вес, W = ветровая нагрузка, E = сейсмическая нагрузка)

При следующих условиях:

• Максимальная нагрузка, перпендикулярная поверхности дисплея: 3,97 кПа

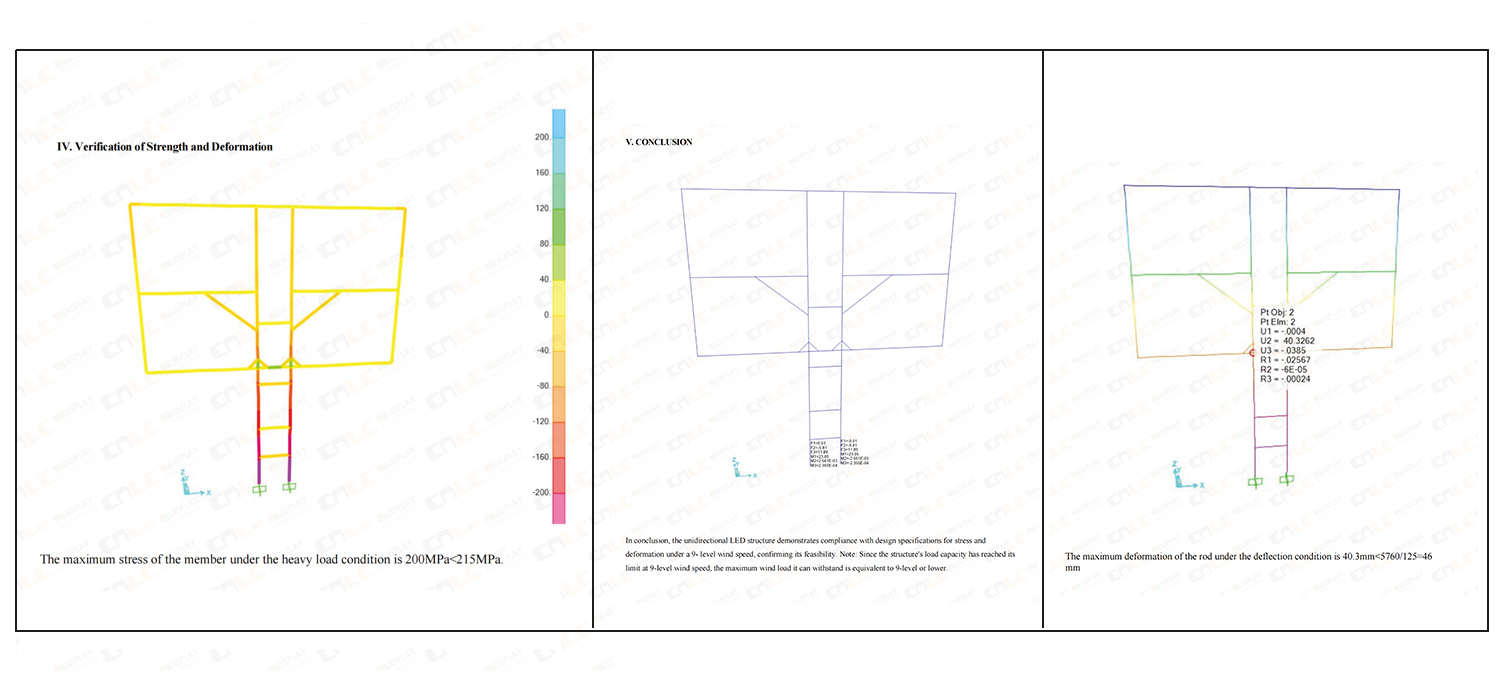

Проверка структурных деформаций

• Максимальная структурная деформация: 40,3 мм

• Допустимый нормами предел деформации: 46 мм

Результаты показывают, что структурная деформация строго контролируется в допустимых пределах, эффективно предотвращая такие проблемы, как ослабление модулей или аномалии отображения, вызванные чрезмерной деформацией, и тем самым обеспечивая долговременную эксплуатационную стабильность.

Проверка прочности конструкции

Стальная конструкция

• Материал: конструкционная сталь Q235B

• Максимальное расчетное напряжение ключевых стальных элементов: ≈ 200 МПа
  (ниже расчетной прочности стали 215 МПа)

Результаты полностью соответствуют требованиям строительных норм, подтверждая надежную прочность конструкции.

Алюминиевая профильная конструкция

Являясь ключевым компонентом, отвечающим за передачу нагрузки и формирование конструкции, система алюминиевых профилей проходит строгую многомерную проверку:

• Проектирование с распределением нагрузки на основе стальных конструкций.обеспечивая равномерное распределение ветровой нагрузки и избегая локальной концентрации напряжений.

• Независимая проверка прочности в критических точках приложения нагрузки, таких как соединения модулей и угловые опоры.

• Синхронизированное управление деформациейобеспечивая согласованное деформационное поведение алюминиевых и стальных конструкций.

• проверка стабильности соединениявключая проверку на вырыв и сдвиг соединений алюминий-сталь и алюминий-модуль.

Эти проверки гарантируют, что алюминиевые профили не только обеспечивают легкость и точность придания конструкции, но и поддерживают достаточный запас прочности в рамках всей конструктивной системы.

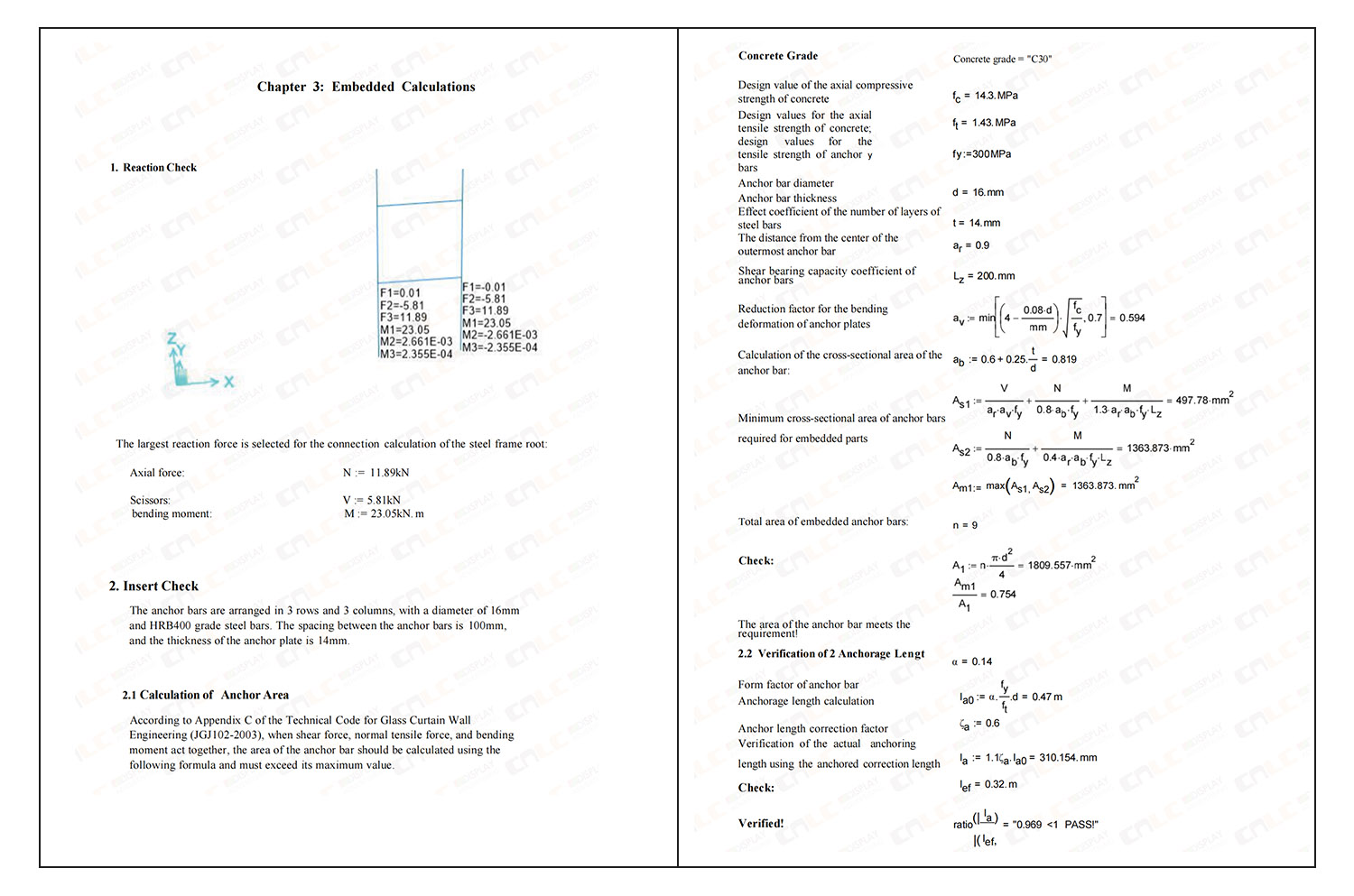

Полная структурная проверка от чертежей до фундамента.

Расчеты охватывают все критически важные элементы конструкции, обеспечивая всестороннюю проверку безопасности. от корпуса дисплея до основания:

• Анализ нагрузок на колонны и несущие конструкции

• Проверка анкерных болтов на растяжение и сдвиг.

• Проверка длины анкеровки и несущей способности фундамента.

Полная проверка всей производственной цепочки гарантирует структурную устойчивость даже в условиях экстремальных ветровых и сейсмических нагрузок.

Применимо ко всему ассортименту наружной выставочной продукции.

Хотя в этой статье используется наружный светодиодный рекламный щит Например, те же принципы проектирования конструкций и методология расчета ветровой нагрузки применимы ко всему ассортименту наружной выставочной продукции, включая:

• Наружные светодиодные рекламные щиты

• Уличные светодиодные тотемы

• Уличные светодиодные дисплеи Мупи

• Уличные цифровые рекламные щиты с ЖК-экранами.

• Цифровые меню-табло для обслуживания автомобилей

• Системы отображения информации для умных городов

Соответствующие отчеты о расчете ветровой нагрузки и конструктивная документация могут быть предоставлены в соответствии с конкретными требованиями проекта.

Инженерная проверка для обеспечения долгосрочной надежной работы.

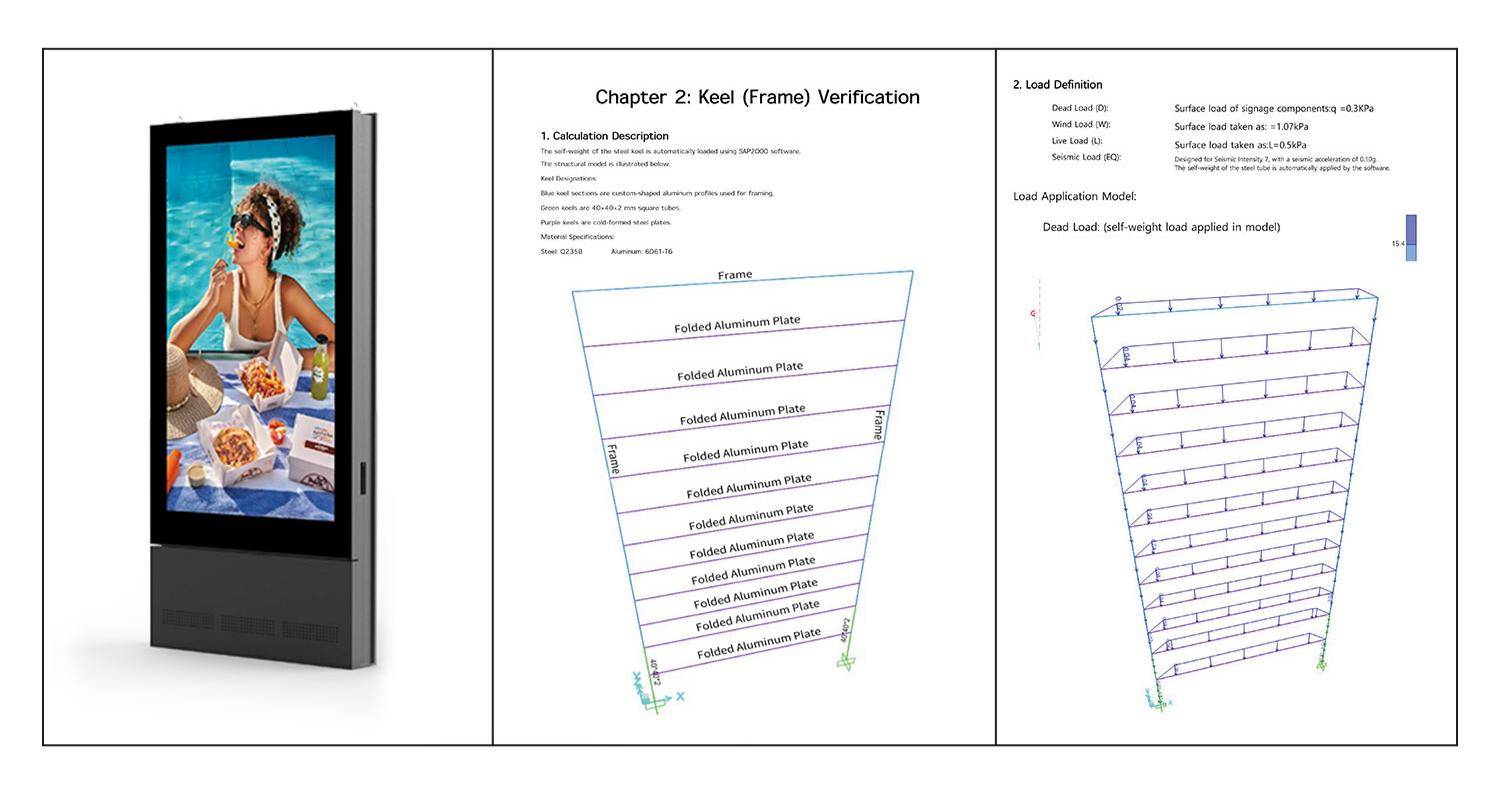

В практической инженерной реализации мы завершили многочисленные расчеты ветровой нагрузки и несущих конструкций, соответствующие нормативным требованиям для различных наружных выставочных конструкций, в том числе наружные светодиодные рекламные щиты и наружные ЖК-тотемы / системы цифровой рекламы.
Накопленный инженерный опыт был стандартизирован и применен к различным продуктовым платформам для руководства проектированием конструкций и проверкой безопасности, обеспечивая долговременную надежность в различных условиях установки.

Расчет несущей способности конструкции под воздействием ветровой нагрузки — это не формальность, а... Реальная инженерная проверка безопасности, стабильности и долговечности..
Будь то несущая роль стальных конструкций или совместный вклад алюминиевых профилей, все проекты соответствуют одному принципу. Принцип «безопасность прежде всего»Таким образом, структурная устойчивость является основополагающим стандартом для всех наших решений для наружной рекламы.

Отказ от ответственности в отношении источников данных

Приведенные в данной статье параметры конструкции и результаты расчетов получены на основе фактических данных о ветровой нагрузке и расчетов конструкций по проекту.
Конкретные значения могут варьироваться в зависимости от размеров изделия, методов монтажа, местоположения объекта (например, шероховатости местности и базового ветрового давления) и применимых норм проектирования. Окончательные результаты должны соответствовать проектной инженерной документации.
